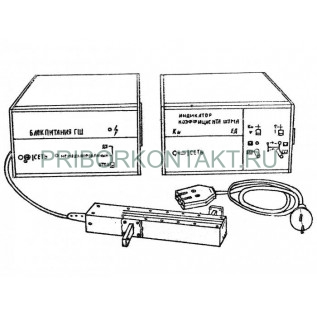

Измеритель шумовых параметров Х5-27

Также этот прибор может называться: Х5 27, Х527, kh5-27, kh5 27, kh527, x5-27, x5 27, x527.

Х5-27 измеритель коэффициента шума предназначен для измерения интегрального коэффициента шума СВЧ приемных устройств при их разработке, серийном выпуске и эксплуатации.

Технические характеристики Х5-27:

Рабочий диапазон частот - от 17,44 ГГц до 25,86 ГГц.

Основная погрешность измерения коэффициента шума - ±12%.

Рабочий диапазон входных промежуточных частот - от 2 МГц до 120 МГц.

Полоса пропускания, измеренная на уровне -10 дБ - не менее 118 МГц.

Пределы измерения коэффициента шума, обеспечиваемые индикатором коэффициента шума - от 1 единицы до 100 единиц.

Основная погрешность измерения коэффициента шума, вносимая индикаторным блоком - не более ±5%.

Минимально эффективное значение входного сигнала, не обходимого для калибровки измерителей - не менее 1 мВ.

Индикатор коэффициента шума должен выдавать на разъёме 80 Гц напряжение формы меандра.

Уровень:

- логического «0» - не более 0,35 В;

- логической «1» - не более 2,4 В.

Электрическая изоляция цепи питания прибора измеритель Х5-27 должна выдерживать без пробоя испытательное напряжение - не менее 1,5 кВ.

Сопротивление изоляции указанной цепи измерителя относительно корпуса:

- в нормальных условиях - не менее 20 МОм;

- при повышенной влажности - не менее 2 МОм;

- при повышенной температуре - не менее 5 МОм.

Измерители Х5-27 обеспечивают свои технические характеристики после времени самопрогрева - 30 мин.

Измерители обеспечивают непрерывную работу в рабочих условиях при сохранении своих техничных характеристик в течении времени - не менее 16 ч.

Среднее время восстановления работоспособного состояния - не более 8 ч.

Вероятность отсутствия скрытых отказов за межповерочный интервал 24 месяца и при коэффициенте использовния 0,05 - не менее 94%.

Средняя наработка на отказ измерителя - не менее 6000 ч.

Ресурс прибора - не менее 14 000 ч.

Срок службы - не менее 10 лет.

Срок сохраняемости - не менее 7 лет.

Потребляемая мощность измерителем от сети питания при нормальном напряжении - не более 210 В·А.

Питание от сети:

- напряжением - 220±4,4 В;

- частотой - 50±0,2 Гц.

Габаритные размеры:

- измерителя коэффициента шума - 240×330×135 мм;

- блока питания генератора шума - 240×330×135 мм;

- генератора шума - 208×113×39 мм.

Масса Х5-27 - не более 20 кг.

Условия эксплуатации:

Температура окружающего воздуха - от +15° С до +25° С.

Относительная влажность - до 80%.
