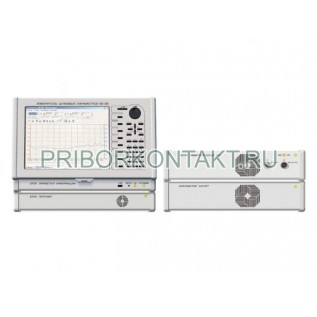

Измеритель шумовых параметров Х5-55

Также этот прибор может называться: Х5 55, Х555, kh5-55, kh5 55, kh555, x5-55, x5 55, x555.

Х5-55 измеритель предназначен для измерения шумовых параметров СВЧ четырехполюсников.

Измерители Х5-55 представляют собой автоматизированную измерительную систему.

В комплект входят: управляющий компьютер (IBM совместимый, для жестких условий эксплуатации); системный источник питания с аккумуляторным резервированием; синтезатор частоты; измерительный модуль; комплект внешних устройств.

Возможные модификации: Х5-55/1.

Панорамное измерение шумов:

- однополосное в диапазоне частот - от 0,01 ГГц до 2,1 ГГц;

- двухполосное в диапазоне частот - от 2 ГГц до 8,3 ГГц.

Коаксиальный измерительный СВЧ тракт - 7/3,04 мм.

Точность Х5-55 и поддержания частоты гетеродина:

- за год - 0,5·10^-8;

- за сутки - менее 10^-9.

Измерение коэффициента шума СВЧ устройств:

- в диапазоне - от 0 до 30 дБ;

- с погрешностью - не более ±0,4 дБ.

Измерение коэффициентов передачи СВЧ устройств:

- в диапазоне - от 0 до 60 дБ;

- с погрешностью - не более ±0,3 дБ.

Погрешность выполнения градуировки генераторов шума в модификации Х5-55/1 - ±5%.

Максимальная стабилизированная мощность СВЧ сигнала - 10 мВт±2 дБ.

Параметры сигнала опорной частоты:

- номинальная частота - 10 МГц±80 Гц;

- стабилизированная мощность - 7±5 мВт.

Полоса пропускания - не более 2,5 МГц.

Потребляемая мощность - не более 200 В?А.

Диапазон значений произведения градуировки генераторов шума - от 2 кТ₀ до 100 кТ_0.

Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков измерителя Х5-55 - интерфейс USB 2.0.

Габаритные размеры:

- синтезатора частоты и измерительного модуля - 300?230?80 мм;

- системного источника питания - 300?230?80 мм;

- персонального компьютера с плоским монитором - 300?230?200 мм;

- цветного экрана - 210?160 мм.

Измерители Х5-55 незаменимы при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.
