Измеритель шумовых параметров Х5-58

Также этот прибор может называться: Х5 58, Х558, kh5-58, kh5 58, kh558, x5-58, x5 58, x558.

Х5-58 измеритель шумовых параметров предназначен для измерения шумовых параметров СВЧ четырехполюсников.

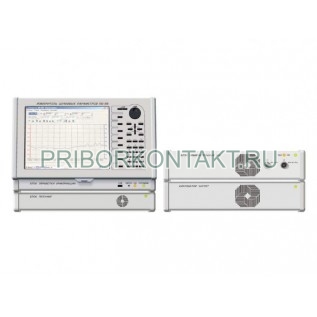

Измерители Х5-58 представляют собой автоматизированную измерительную систему.

В комплект входят: управляющий компьютер (IBM совместимый, для жестких условий эксплуатации); системный источник питания с аккумуляторным резервированием; синтезатор частоты; измерительный модуль; комплект внешних устройств.

Панорамное однополосное измерение шумов в диапазоне частот - от 17,44 ГГц до 37,5 ГГц.

Волноводные измерительные СВЧ тракты - 11?5,5 мм; 7,2?3,4 мм.

Коэффициент шума СВЧ устройств:

- в диапазоне - от 0 до 30 дБ;

- с погрешностью - не более ±0,11 дБ.

Измерение коэффициентов передачи СВЧ устройств в диапазонах - 0,6±0,2 дБ и 0,4±0,14 дБ.

Уровень собственного коэффициента шума - не более 9 дБ.

КСВН генератора шума для измерителя Х5-58:

- на частоте от 17,44 ГГц до 25,95 ГГц - не более 1,35;

- на частоте от 25,95 ГГц до 37,5 ГГц - не более 1,45.

Точность и поддержания частоты гетеродина за год - 0,3·10^-7?F, где F - установленная частота.

Параметры сигнала опорной частоты:

- номинальная частота - 10 МГц±80 Гц;

- стабилизированная мощность - 7±5 мВт.

Полоса пропускания - не более 2,5 МГц.

Максимальная стабилизированная мощность СВЧ сигнала - 10 мВт±2 дБ.

Диапазон значений произведения градуировки генераторов шума - от 2 кТ₀ до 100 кТ_0.

Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков Х5-58 - интерфейс USB 2.0.

Потребляемая мощность - 300 В?А.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Габаритные размеры:

- синтезатора частоты и измерительного блока - 360?230?80 мм;

- системного источника питания - 360?230?55 мм;

- персонального компьютера с плоским экраном - 360?230?80 мм.

Масса - не более 19 кг.

Измеритель Х5-58 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Они позволяют добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.

Температура окружающего воздуха - от 0° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
