Измеритель шумовых параметров Х5-21

Х5-21

Измеритель коэффициента шума Х5-21

Также этот прибор может называться: Х521, Х5 21, x5-21, x521, x5 21, kh5-21, kh521, kh5 21.

Х5-21 измеритель коэффициента шума предназначен для измерения коэффициентов шума и усиления по мощности СВЧ усилителей, интегральных схем и транзисторов, балансных смесителей.

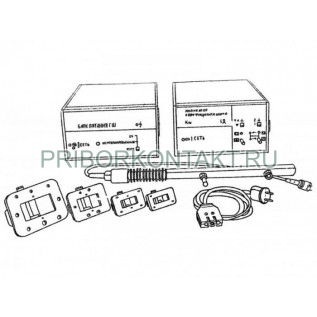

Измерители Х5-21 состоят из:

- унифицированных блоков: Я8Х-263, Я8Х-264;

- генераторов шума: Я5Х-269.

Сфера применения: для определения параметров радиоустройств и радиоэлементов при их разработке, серийном выпуске и эксплуатации.

Технические характеристики Х5-21:

Частотный диапазон - от 5,35 ГГц до 8,15 ГГц.

Диапазон промежуточных частот - от 2 МГц до 120 МГц.

Пределы измерения измерителя Х5-21:

- коэффициент шума - от 1 ед до 100 ед.;

- коэффициент усиления - от 0 до 40 дБ;

- потерь преобразования - от 0 до 10 дБ.

Коэффициент шума - 25.

Погрешность измерений Х5-21:

- коэффициент шума - ±22%;

- коэффициент шума без учета импульсной работы - ±15%;

- коэффициент усиления - ±15%;

- потерь преобразования - ±20%.

Потребляемая мощность - 150 В·А.

В блоке преобразования частоты предусмотрен генератор шумового сигнала для компенсации шумов измерительного устройства.
