Измеритель шумовых параметров Х5-10

Х5-10

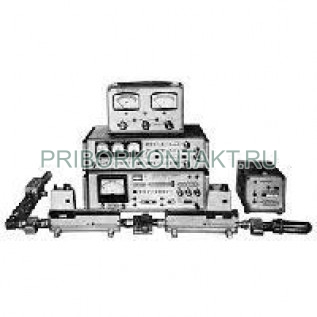

Измеритель коэффициента шума Х5-10

Также этот прибор может называться: Х510, Х5 10, Х-510, Х 510, x5-10, x5 10, x510, Kh5-10, Kh5 10, Kh510.

Х5-10 измеритель коэффициента шума предназначены для измерения коэффициента шума и коэффициента усиления мощности СВЧ усилителей, полевых и биполярных транзисторов.

Измерители Х5-10 применяются при входном контроле, а также при разработке СВЧ усилителей и транзисторов.

Технические характеристики Х5-10:

Диапазон частот - от 0,4 ГГц до 3 ГГц.

Пределы измерения коэффициента шума Х5-10 - от 1 ед до 100 ед.

Погрешность измерений - 5%.

Коэффициент шума - не более 15 ед.

Пределы измерения коэффициента отражения источника сигналов:

- в диапазоне частот - от 400 МГц до 700 МГц - от 0 до 0,5;

- в диапазоне частот - от 700 МГц до 3000 МГц - 0; 0,66.

Пределы измерения:

- коэффициента шума - от 1 ед до 100 ед.

- коэффициента усиления - от 0 дБ до 40 дБ.

Погрешность измерения:

Коэффициента шума:

- при измерении биполярных транзисторов - ±0,4 дБ;

- при измерении полевых транзисторов - ±0,4 дБ.

Коэффициента усиления:

- при измерении биполярных транзисторов - ±0,5 дБ; ±0,6 дБ;

- полевых транзисторов - ±0,5 дБ; ±0,6 дБ.

Потребляемая мощность - 130 В·А.

Питания от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры измерителей коэффициента шума Х5-10:

- индикатор коэффициента шума Я8Х-263 - 480×160×310 мм;

- блок режимов Я8Х - 480×120×310 мм;

- модулятор генератора шума - 150×140×200 мм;

- генератор шума - 35×105 мм;

- держатель транзисторов - 140×80×65 мм; 120×44×90 мм;

- трансформатор согласующий - 315×185×160 мм;

- преобразователь - 177×72×70 мм.

Масса:

- индикатор коэффициента шума Я8Х-263 - 16 кг;

- блок режимов Я8Х - 12 кг;

- модулятор генератора шума - 3,3 кг;

- генератор шума - 0,4 кг;

- держатель транзисторов - 1,1 кг; 1,1 кг;

- трансформатор согласующий - 3 кг;

- преобразователь - 1,3 кг.

Условия эксплуатации Х5-10:

Температура - от +5° С до +40° С.

Относительная влажность при +30° С - 95%.
