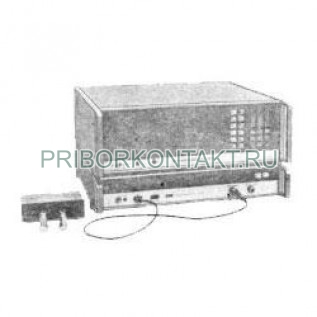

Измеритель шумовых параметров ХК5-48

ХК5-48

Измеритель коэффициента шума ХК5-48

Также этот прибор может называться: ХК548, ХК5 48, ХК-548, ХК 548, xk5-48, xk5 48, xk548, xk 548, khk5-48, khk5 48, khk548.

ХК5-48 измеритель коэффициента шума предназначен для:

- измерения коэффициента шума (КШ) и шумовой температуры приемных устройств при комплектации ГШ НТ;

- измерения КШ, ТШ и КП СВЧ-усилителей, транзисторов и ИС;

- градуировки генераторов шума;

- измерения ЭДС шума полевых транзисторов.

Технические характеристики ХК5-48:

Коэффициент собственного шума - не более 15.

Диапазон частот измерения:

- КШ приемных устройств с основным ГШ - от 0,01 ГГц до 1,8 ГГц;

- КШ приемных устройств с дополнительными ГШ - от 0,01 ГГц до 37,5 ГГц;

- КШ, КП, ГШ усилителей, транзисторов, ИС - 0,002 ГГц; 0,005 ГГц; от 0,01 ГГц до 1,8 ГГц.

- ЭДС шума полевых транзисторов - 0,002 ГГц; 0,005 ГГц; от 0,01 ГГц до 0,12 ГГц.

Пределы измерения ХК5-48:

- КШ - от 1 до 100;

- КШ с ГШНТ - от 100 до 1000;

- КП - от 0,01 до 10⁶;

- ТШ - от 20 К до 600 К;

- ЭДС шума - от 0,3 нВ/ГГц до 30 нВ/ГГц.

- градуировки ГШ - от 2 кТ₀ до 100 кТ₀.

Погрешность измерения ХК5-48:

- КШ - ±7,76%;

- КШ с ГШНТ - 20,8%;

- КП - ±(1,84-20,8)%;

- ТШ - 20,8%;

- ЭДС шума - ± 1 дБ;

- градуировки ГШ - от 5% до 7%.

Потребляемая мощность измерителя ХК5-48 - 300 В·А.

Габариты:

- индикаторного блока - 475×490×175 мм;

- преобразователя частоты - 475×490×95 мм;

- блока режимов - 475×490×95 мм.

Масса - не более 37 кг.

В измерители ХК5-48 встроенный микропроцессор, который обеспечивает:

- автоматическую калибровку встроенных аттенюаторов;

- автоматический контроль сдвигов нуля АЦП;

- автоматическую калибровку точности установки частоты гетеродина преобразователя частот;

- автоматическую проверку погрешности нелинейности измерения КП;

- автоматический выбор предела измерения;

- усреднение результатов измерения с целью уменьшения флюктуационной погрешности;

- учет неравномерности СПМШ генераторов шума по частоте, управление внешними ГШ с автономными источниками питания сигналами уровня ТТЛ;

- питание измеряемых транзисторов и интегральных схем с помощью блока режимов со встроенным микропроцессором и вводом режимов автоматически через кнопочное поле и индикацией режимов на цифровых табло.
