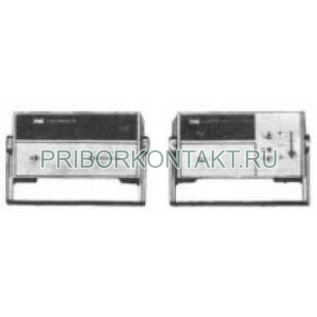

Измеритель шумовых параметров Х5-43

Измеритель коэффициента шума Х5-43 (Х543, Х-5-43, Х 5 43, x5-43, Х-543, Х 543, Х5 43, x543, x-5-43, x 5 43, x-543, x 543, x5 43)

Измеритель коэффициента шума Х5-43 предназначен для измерения шумовых параметров приемных устройств, СВЧ-усилителей, транзисторов, ИС, а также для градуировки рабочих генераторов шума (ГШ) в диапазоне частот 12,05ГГц-37,5ГГц.

Прибор применяется при разработке, серийном выпуске и эксплуатацни приемных устройств, СВЧ-усилителей, транзисторов, ИС.

Диапазон частот - от 12,05ГГц до 37,5ГГц;

Пределы измерения прибора измеритель коэффициента шума Х5-43:

- коэффициента шума - 0дБ-30дБ;

- коэффициента передачи - 0дБ-60дБ;

- шумовой температуры - 20К-400К;

Погрешность измерений прибора измеритель коэффициента шума Х5-43:

- коэффициента шума - ±0,4дБ (12,05ГГц-17,44ГГц), ±0,7дБ (17,44ГГц-37,5ГГц);

- коэффициента передачи - ±0,6дБ;

- шумовой температуры - ±1дБ;

Погрешность, вносимая индикаторным блоком прибора измеритель коэффициента шума Х5-43:

- ±0,05дБ - в динамическом диапазоне 10дБ;

- ±0,7дБ - в динамическом диапазоне 20дБ;

Погрешность градуировки ГШ - ±(4%-11%);

Потребляемая прибором измеритель коэффициента шума Х5-43 мощность - 520В?А.

Комплект приборов измеритель коэффициента шума Х5-43 обладает большой производительностью, малой погрешностью измерения и широкими функциональными возможностями за счет встроенного микропроцессра, обеспечивающего: автоматическое измерение собственного коэффициента шума; автоматический выбор пределов измерения; автоматическую перестройку преобразователей частоты; автоматическое управление процессом измерения; внесение поправки на частотный ход спектральной плотности мощности шума ГШ; расчет значений измеряемых параметров и вывод их на экран ЭЛТ и цифровое табло.
