Измеритель шумовых параметров Х5-12

Х5-12

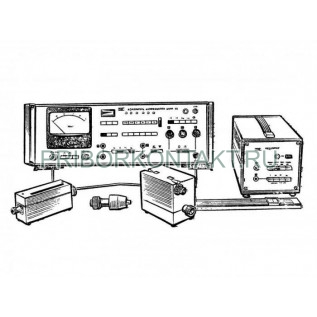

Измеритель коэффициента шума Х5-12

Также этот прибор может называться: Х512, Х5 12, Х-512, Х 512, x5-12, x5 12, x512, h5-12, h5 12, h512.

Х5-12 измеритель коэффициента шума предназначены для измерения коэффициента шума и коэффициента усиления мощности СВЧ усилителей, полевых и биполярных транзисторов.

В качестве источника шумового сигнала использован твердотельный ГШ. Измерение автоматизировано.

Измеритель Х5-12 обеспечивает измерение параметров интегральных схем с толщиной подложки от 0,5 мм до 1 мм и размерами от 8×8 до 30×20 мм.

Технические характеристики Х5-12:

Диапазон частот - от 0,4 ГГц до 4 ГГц.

Полоса пропускания частот - от 4,8 МГц до 6,4 МГц.

Коэффициент шума прибора Х5-12 - <15 ед.

Пределы измерения:

- коэффициента шума - от 1 ед до 100 ед;

- коэффициента усиления - от 0 дБ до 40 дБ.

Погрешность измерения:

- оптимального значения коэффициента шума - ≤0,4 дБ (10%);

- оптимального значения коэффициента усиления - ≤0,6 дБ (15%).

Потребляемая мощность - 130 В·А.

Габаритные размеры измерителей коэффициента шума Х5-12:

- индикатор коэффициента шума Я8Х-263 - 480×160×300 мм;

- преобразователь ПЧ - 480×120×300 мм;

- усилитель импульсный - 150×140×260 мм.

Масса:

- индикатор коэффициента шума Я8Х-263 - 16 кг;

- преобразователь ПЧ - 12 кг;

- усилитель импульсный - 3,3 кг.
