Измеритель шумовых параметров Х5-17

Х5-17

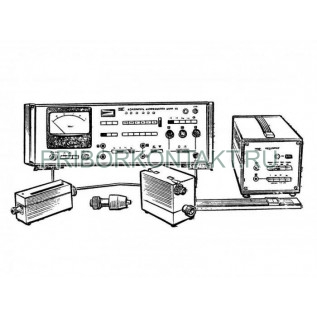

Измеритель коэффициента шума панорамный Х5-17

Также этот прибор может называться: Х517, Х 517, Х5 17, x5-17, x5 17, x 517, kh5-17, kh 5 17, kh 517.

Х5-17 измеритель коэффициента шума панорамный предназначены для измерения КСВН в «панораме», а также коэффициентов шума и усиления по мощности СВЧ усилителей и интегральных схем.

Измерение КСВН обеспечивается приборами РК2-47 и Р2-50, входящими в комплект.

Измерители Х5-17 применяются при разработке и изготовлении СВЧ усилителей и интегральных схем.

Технические характеристики Х5-17:

Диапазон частот - от 624 МГц до 1248 МГц.

Пределы измерения:

- коэффициента шума - от 1 дБ до 20 дБ;

- коэффициента усиления - от 0 до 40 дБ.

Погрешность измерения коэффициента шума:

- в «панораме» - от 0,6 дБ до 0,8 дБ (от 15% до 20%);

- в «точке» - 0,4 дБ (10%).

Погрешность измерения коэффициента усиления:

- в «панораме» - 1 дБ (25%);

- в «точке» - 0,8 дБ (20%).

Волновое сопротивление - 50 Ом.

Потребляемая мощность Х5-17 - 520 В·А.

Измерение автоматизировано в широком диапазоне частот. В Х5-17 значительно сокращается общее время исследования СВЧ усилителей. Частотные характеристики коэффициентов усиления и шума воспроизводятся на экране индикатора одновременно, что повышает производительность измерений.
