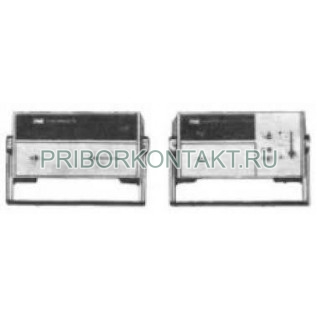

Измеритель шумовых параметров Х5-37

Х5-37

Измеритель шума Х5-37

Также этот прибор может называться: Х537, Х5 37, Х-537, Х 537, x5-37, x537, x5 37, kh5-37, kh537, kh5 37.

Х5-37 измеритель шума предназначается для измерения коэффициента шума (КШ) приемных устройств, КШ, коэффициента передачи (КП) и шумовой температуры СВЧ-усилителей, транзисторов и интегральных схем, ЭДС шума полевых транзисторов, а также для градуировки генераторов шума.

Измерители шума Х5-37 применяются для контроля шумовых параметров СВЧ-приборов при их разработке, серийном изготовлении и эксплуатации.

Технические характеристики Х5-37:

Диапазон частот - от 8,15 ГГц до 12,05 ГГц.

Пределы измерения:

- КШ приемных устройств - от 0 до 30 дБ;

- КП - от 0 до 60 дБ;

- шумовой температуры - от 20 К до 400 К.

Погрешность измерения:

- КШ - ±(0,4-1) дБ;

- КП - ±(0,1-0,6) дБ;

- шумовой температуры - ±1 К.

Погрешность градуировки генератора шума - ±(5-7)%.

Габаритные размеры основных блоков измерителей шума Х5-37:

- индикатор КШ - 475×490×175 мм;

- преобразователь частоты - 475×490×95 мм;

- УПЧ - 475×490×175 мм;

- ГШ - 343×185×397 мм;

- ГШ низкотемпературного - 343×185×397 мм.

Масса блоков Х5-37:

- индикатор КШ - 20 кг;

- преобразователь частоты - 4 кг;

- УПЧ - 11 кг;

- ГШ - 12 кг;

- ГШ низкотемпературного - 5 кг.
