Измеритель шумовых параметров Я8Х-273

Я8Х-273

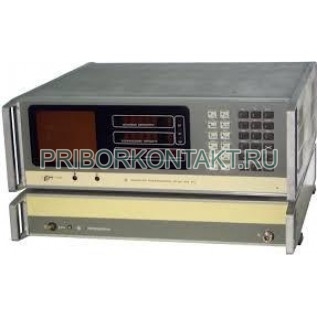

Индикатор коэффициента шума Я8Х-273

Также этот прибор может называться: Я8Х 273, Я8Х273, ya8kh-273, ya8kh 273, ya8kh273.

Я8Х-273 индикатор коэффициента шума предназначен для выделения из общего шумового сигнала измерительных сигналов, их обработки и индикации полученных результатов, выдает управляющие сигналы для работы генератора шума и блока преобразования частоты.

Индикаторы Я8Х-273 используются для работы в комплекте измерителей коэффициента шума и шумовой температуры СВЧ-приемных устройств, измерителей коэффициента шума и коэффициента передачи СВЧ усилителей, транзисторов и интегральных микросхем, а также в установке для градуировки рабочих генераторов шума и обеспечивают обработку сигналов преобразованных на промежуточную частоту, расчет и индикацию измеряемых параметров.

Входят в состав измерителей коэффициента шума Х5-43 и измерителей коэффициента шума и температуры Х5-29.

Технические характеристики Я8Х-273:

Диапазон входных промежуточных частот - от 1 МГц до 120 МГц.

Полоса пропускания измерения на уровне 5 дБ - не менее 119 МГц.

Пределы измерения коэффициента шума - от 1 ед. до 100 ед.

Минимальное эффективное значение входного сигнала, необходимого для работы индикатора - не более 1,5 мВ.

Предел допускаемой погрешности измерений вносимой индикатором Я8Х-273:

- в диапазоне от 0 до 10 дБ - ±0,0405 дБ (±1%);

- в диапазоне от 0 до 20 дБ - ±0,12 дБ (±2,8%).

Потребляемая мощность - 230 В·А.

Питание от сети:

- напряжением - 220 В;

- частотой - 50 Гц.

Габаритные размеры - 475×490×175 мм.

Масса - не более 20 кг.

Индикатор измерителя коэффициента шума состоит из усилителя промежуточной частоты (УПЧ) и квадратичного детектора (КД), узлов управления, нормирования, индикации, синхронизирующих сигналов и питания.

Условия эксплуатации Я8Х-273:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 95%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
