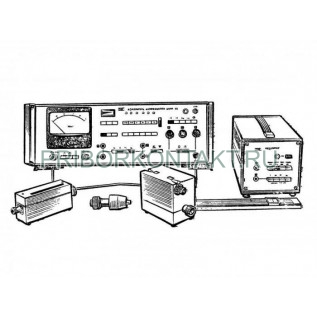

Измеритель шумовых параметров Х5-16

Х5-16

Измеритель коэффициента шума Х5-16

Также этот прибор может называться: Х516, Х5 16, Х-516, Х 516, x5-16, x5 16, x516, Kh5-16, Kh5 16, Kh516.

Х5-16 измеритель коэффициента шума предназначен для измерения коэффициента шума и усиления по мощности биполярных и полевых транзисторов, интегральных схем, приемных устройств и СВЧ усилителей при разработке, изготовлении, входном и выходном контроле.

Измерители Х5-16 обеспечивают измерения коэффициента шума и шумовой температуры в автоматическом режиме.

Технические характеристики Х5-16:

Диапазон частот - от 0,4 ГГц до 1,25 ГГц.

Пределы измерения коэффициента шума Х5-16 - от 1 ед до 100 ед.

Погрешность измерений - 5%.

Коэффициент шума прибора - не более 15 ед.

Шумовая температура на выходе «холодного» ГШ - 81±3 К.

Пределы измерения:

- коэффициента шума от 1 ед до 100 ед;

- коэффициента усиления от 0 ед до 40 дБ.

Погрешность измерения:

- коэффициента шума с использованием «холодного» ГШ (пределы от 1 ед до 1,4 ед.) - не более 5%;

- минимального коэффициента шума с использованием ГШ Я8Х-265 - не более 15%;

- коэффициента усиления - не более 15%.

Потребляемая мощность - 150 В·А.

Габаритные размеры Х5-16:

- индикатор коэффициента шума Я8Х-263 - 480×160×310 мм;

- блок режимов Я8Х - 490×120×310 мм;

- модулятор генератора шума - 480×120×310 мм.

Масса Х5-16:

- индикатор коэффициента шума Я8Х-263 - 16 кг;

- блок режимов Я8Х - 12 кг;

- модулятор генератора шума - 3,3 кг.

Схемно-конструктивное построение измерителей Х5-16 позволяет производить измерение коэффициента шума и шумовой температуры в автоматическом режиме, как в метровом, так и в дециметровом диапазонах волн.
