Измеритель шумовых параметров Х5-9

Х5-9

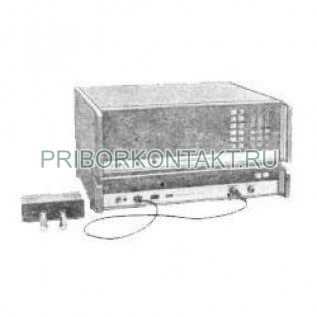

Измеритель коэффициента шума Х5-9

Также этот прибор может называться: Х59, Х5 9, Х-59, Х 59, x5-9, x5 9, x59, Kh5-9, Kh5 9, Kh59.

Х5-9 измеритель коэффициента шума предназначены для измерения коэффициента шума и коэффициента усиления мощности СВЧ усилителей, полевых и биполярных транзисторов.

Измерители Х5-9 применяются при входном контроле, а также при разработке СВЧ усилителей и транзисторов.

Технические характеристики Х5-9:

Диапазон частот Х5-9 - от 180 МГц до 500 МГц.

Погрешность измерений - 5%.

Коэффициент шума - не более 12 ед.

Пределы измерения коэффициента отражения источника сигналов:

- в диапазоне частот - от 180 МГц до 250 МГц - от 0 до 0,82;

- в диапазоне частот - от 250 МГц до 500 МГц - от 0 до 0,9.

Пределы измерения:

- коэффициента шума - от 1 ед до 100 ед.

- коэффициента усиления - от 0 дБ до 40 дБ.

Погрешность измерения:

коэффициента шума:

- при измерении биполярных транзисторов - ±0,5 дБ;

- при измерении полевых транзисторов - ±0,6 дБ.

коэффициента усиления:

- при измерении биполярных транзисторов - ±0,5 дБ; ±0,6 дБ;

- полевых транзисторов - ±0,7 дБ; ±0,8 дБ;

Потребляемая мощность - 130 В·А.

Питания от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры измерителей коэффициента шума Х5-10:

- индикатор коэффициента шума Я8Х-263 - 480×160×310 мм;

- блок режимов Я8Х - 480×120×310 мм;

- модулятор генератора шума - 150×140×200 мм;

- генератор шума - 35×105 мм;

- держатель транзисторов - 140×80×65 мм; 120×44×90 мм;

- трансформатор согласующий - 315×185×160 мм;

- преобразователь - 140×115×60 мм.

Масса:

- индикатор коэффициента шума Я8Х-263 - 16 кг;

- блок режимов Я8Х - 12 кг;

- модулятор генератора шума - 3,3 кг;

- генератор шума - 0,4 кг;

- держатель транзисторов - 1,1 кг; 1,1 кг;

- трансформатор согласующий - 3 кг;

- преобразователь - 4,5 кг.

Условия эксплуатации Х5-9:

Температура - от +5° С до +40° С.

Относительная влажность при +30° С - 95%.
