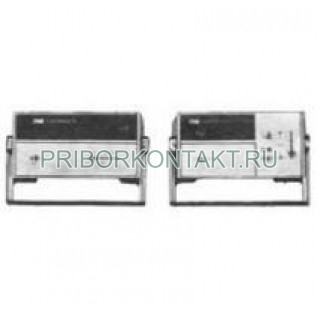

Измеритель шумовых параметров Х5-46

Х5-46

Измеритель коэффициента шума Х5-46

Также этот прибор может называться: Х546, Х5 46, Х-546, Х 546, x5-46, x5 46, x546, kh5-46, kh5 46, kh546.

Х5-46 измеритель коэффициента шума предназначен для измерения коэффициента шума, ЭДС шума и шумового тока транзисторов и ИС, ЭДС шума и шумового тока резисторов, полупроводниковых диодов, лавинных фотодиодов и фото приёмных устройств.

Измерители Х5-46 применяются в цеховых и лабораторных условиях при технологическом, входном и выходном контроле изделий электронной техники.

Технические характеристики Х5-46:

Рабочие частоты - 10 Гц; 20 Гц; 71 Гц; 1000 Гц; 10 000 Гц; 100 000 Гц.

Пределы измерения:

- ЭДС шума - от 0,3 нВ/√Гц до 100 000 нВ/√Гц;

- шумового тока - от 0,03 пА/√Гц до 10 000 пА/√Гц;

- коэффициента шума - от 1 до 100 000.

Пределы погрешности измерения:

- ЭДС шума и шумового тока - не более 10%;

- коэффициента шума - 20.

Питающее напряжение транзисторов, ИС - от 0 до 30 В.

Ток транзисторов, ИС - до 50 мА.

Потребляемая мощность - 300 В·А.

Габариты:

- индикатора Я9Л-43 - 490×175×507 мм;

- усилителя предварительного блока режимов Я8Х-279 - 440×130×260 мм;

- блока питания - 490×93×487 мм.

Масса измерителя Х5-46:

- индикатора Я9Л-43 - 20,5 кг;

- усилителя предварительного - 6,5 кг;

- блока режимов Я8Х-279 и блока питания - 11 кг.

Возможна работа в составе АИС благодаря наличию выхода КОП.

Встроенный микропроцессор многократно увеличивает производительность и эффективность поверочных и настроечных работ, точность и достоверность измерений измерителей Х5-46.

Встроенный контроль метрологических характеристик прибора Х5-46 и диагностики неисправностей обеспечивает достоверность измерений и хорошую ремонтопригодность.
