Измеритель шумовых параметров Х5-14

Х5-14

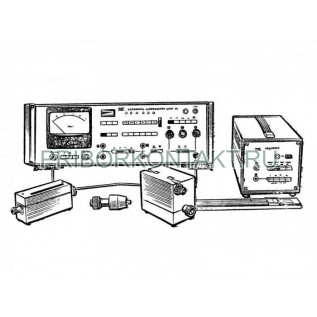

Измеритель коэффициента шума Х5-14

Также этот прибор может называться: Х514, Х5 14, Х-514, Х 514, x5-14, x5 14, x514, h5-14, h5 14, h514.

Х5-14 измеритель коэффициента шума предназначены для измерения коэффициента шума и коэффициента усиления мощности СВЧ усилителей, полевых и биполярных транзисторов.

В приборах измерители Х5-14 наряду с измерением параметров маломощных транзисто­ров предусмотрена возможность измерения шумовых парамет­ров транзисторов большой мощности с током стока (коллек­тора) до 1 А и напряжением до 100 В.

В качестве источника шумового сигнала в приборе Х5-14 использован твер­дотельный ГШ. Измерение автоматизировано. Автоматически поддерживается калибровка измерителя, что дает возможность измерятьпараметры большого количе­ства транзисторов без повторной калибровки прибора в про­цессе измерения.

Технические характеристики Х5-14:

Диапазон частот - от 2 МГц и 10 МГц до 120 МГц (два поддиапазона).

Точность установки частоты - ±5%.

Полоса пропускания частот:

- широкая полоса - от 0,5 МГц до 2 МГц;

- узкая полоса - от 0,15 МГц до 0,45 МГц.

Коэффициент шума прибора - ≤10 ед.

Пределы измерения:

- коэффициента шума - от 1 ед до 100 ед;

- коэффициента усиления - от 0 дБ до 40 дБ;

- ЭДС шумов - от 0,3 мВ/√Гц до 30 мВ/√Гц.

Погрешность измерения:

коэффициента шума - от ±0,7 дБ до ±1 дБ;

коэффициента усиления - от ±1 дБ до ±1,1 дБ;

ЭДС шумов - ≤10%.

Потребляемая мощность - 200 В·А.

Габаритные размеры измерителей коэффициента шума Х5-14:

- индикатор коэффициента шума Я8Х-263 - 480×160×310 мм;

- преобразователь ПЧ - 480×120×310 мм;

- усилитель импульсный - 150×140×260 мм.

Масса Х5-14:

- индикатор коэффициента шума Я8Х-263 - 16 кг;

- преобразователь ПЧ - 12 кг;

- усилитель импульсный - 3,3 кг.
