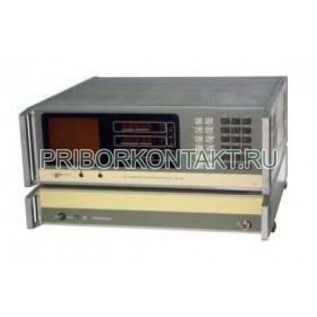

Измеритель шумовых параметров Х5-29/2

Х5-29/2

Измеритель коэффициента шума Х5-29/2

Также этот прибор может называться: Х529/2, Х5 29/2, Х-529/2, Х 529/2, x5-29/2, x5 29/2, x529/2, kh5-29/2, kh5 29/2, kh529/2.

Х5-29/2 измеритель коэффициента шума предназначен для измерения шумовых характеристик СВЧ приемных устройств, усилителей, транзисторов и интегральных схем, а также для градуировки рабочих генераторов шума.

В измерители Х5-29/2 встроен микропроцессор, который дает возможность автоматизировать процесс измерения и значительно улучшить эксплуатационные характеристики комплекта, особенно при измерении в панорамном режиме.

Технические характеристики Х5-29/2:

Диапазон частот измерения параметров:

- СВЧ-усилителей - от 1 ГГц до 4 ГГц;

- приемных устройств - от 0,7 ГГц до 12,05 ГГц;

- шумовой температуры - от 1 ГГц до 4 ГГц.

Пределы измерения:

- коэффициента шума (КШ) - от 0 до 30 дБ;

- коэффициента передачи (КП) - от 0 до 60 дБ;

- шумовой температуры - от 20 К до 400 К.

Градуировка ГШ - от 2 кТ₀ до 10 кТ₀.

Погрешность измерения:

- КШ - ±(0,4-1) дБ;

- КП - ±(0,1-0,6) дБ;

- шумовой температуры - ±1 дБ.

Погрешность градуировки ГШ - ±7,5%.

Габариты Х5-29/2:

- индикатора коэффициента шума Я8Х-273 - 475×480×17 мм;

- преобразователя частоты Я8Х-274 - 475×490×95 мм;

- блока питания ГШ - 250×300×133 мм;

- ГШ Я5Х-268 - 343×185×397 мм;

- ГШ Я5Х-269 - 343×185×397 мм.

Масса измерителя Х5-29/2:

- индикатора коэффициента шума - Я8Х-273 - 20 кг;

- преобразователя частоты Я8Х-274 - 12 кг;

- блока питания ГШ - 12 кг;

- ГШ Я5Х-268 - 12 кг.
