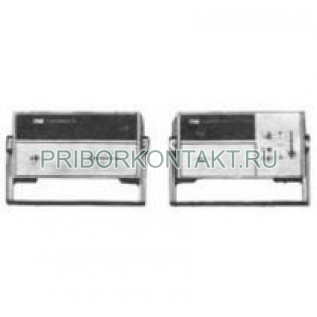

Измеритель шумовых параметров Х5-47

Х5-47

Измеритель коэффициента шума Х5-47

Также этот прибор может называться: Х547, Х5 47, Х-547, Х 547, x5-47, x5 47, x547, kh5-47, kh5 47, kh547.

Х5-47 измеритель коэффициента шума предназначен для измерения коэффициента шума, ЭДС шума и шумового тока резисторов, полупроводниковых диодов, лавинных фотодиодов и фото приёмных устройств.

Измерители Х5-47 применяются в цеховых и лабораторных условиях при технологическом, входном и выходном контроле изделий электронной техники.

Технические характеристики Х5-47:

Рабочие частоты - 10 Гц; 20 Гц; 71 Гц; 1000 Гц; 10 кГц; 100 кГц.

Пределы измерения:

- ЭДС шума - от 0,3 нВ/√Гц до 100 000 нВ/√Гц;

- шумового тока - от 0,03 пА/√Гц до 10 000 пА/√Гц.

Пределы погрешности измерения ЭДС шума и шумового тока - не более 10%.

Питающее напряжение:

- резисторов, диодов - от 1 В до 250 В;

- фотодиодов - от 1 В до 600 В.

Ток:

- резисторов, диодов - до 100 мА;

- фотодиодов - до 3 мА.

Потребляемая мощность - 300 В·А.

Габариты:

- индикатора Я9Л-43 - 490×175×507мм;

- усилителя предварительного - 440×130×260 мм;

- блока режимов Я8Х-279 и блока питания - 490×93×487 мм.

Масса измерителя Х5-47:

- индикатора Я9Л-43 - 20,5 кг;

- усилителя предварительного - 6,5 кг;

- блока режимов Я8Х-279 и блока питания - 11 кг.

Возможна работа в составе АИС благодаря наличию выхода КОП.

Встроенный микропроцессор многократно увеличивает производительность и эффективность поверочных и настроечных работ, точность и достоверность измерений измерителей Х5-47.

Встроенный контроль метрологических характеристик прибора Х5-47 и диагностики неисправностей обеспечивает достоверность измерений и хорошую ремонтопригодность.
