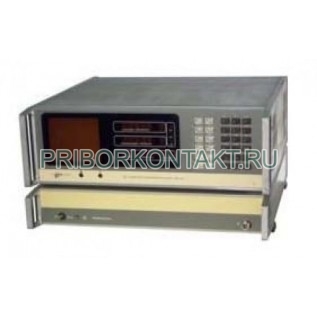

Измеритель шумовых параметров Х5-29

Х5-29

Измеритель коэффициента и температуры Х5-29

Также этот прибор может называться: Х529, Х5-29, x5-29, x529, x5 29, h5-29, h529, h5 29.

Х5-29 измеритель коэффициента и температуры предназначается для измерения коэффициента шума приемных устройств, коэффициента шума и передачи СВЧ усилителей, транзисторов и интегральных микросхем, а также для градуировки рабочих генераторов шума.

В основу приборов измерители Х5-29 положен принцип модульно-блочного построения СИ на основе использования унифицированных блоков:

- индикатора коэффициента шума Я8Х-273;

- блока преобразования частоты Я8Х-274;

- генератора шума Я5Х-268.

Технические характеристики Х5-29:

Диапазон частот измерения:

- СВЧ усилителей - от 1 ГГц до 4 ГГц;

- приемных устройств - от 0,01 ГГц до 37,5 ГГц.

Диапазон промежуточных частот Х5-29 - от 1 МГц до 120 МГц.

Пределы измерения:

- коэффициента шума - от 0 до 30 дБ;

- коэффициента передачи - от 0 до 60 дБ.

Погрешность измерения коэффициента шума:

- для коэффициента шума менее 100 - ±9,7%;

- для коэффициента шума более 100 - ±26%.

Погрешность измерения коэффициента передачи Х5-29:

- для коэффициента передачи менее 100 - от ±2,4% до ±4,8%;

- для коэффициента шума более 100 - от ±9,7% до ±15%.

Габаритные размеры:

- индикатора коэффициента шума - 475×490×175 мм;

- преобразователя частоты - 475×490×95 мм;

- блока питания ГШ - 250×300×133 мм;

- ГШ Я5Х-268 - 343×185×397 мм.

Масса:

- индикатора коэффициента шума - не более 20 кг;

- преобразователя частоты - не более 12 кг;

- блока питания ГШ - не более 12 кг;

- ГШ Я5Х-268 - не более 12 кг.

Измерения коэффициента шума, коэффициента передачи и индикация результатов измерителем Х5-29 могут осуществляться как в диапазоне частот (в панораме), так и на фиксированных частотах (в точке).
