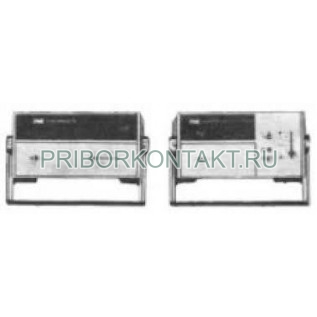

Измеритель шумовых параметров Х5-39

Х5-39

Измеритель шума Х5-39

Также этот прибор может называться: Х539, Х5 39, Х-539, Х 539, x5-39, x539, x5 39, kh5-39, kh539, kh5 39.

Х5-39 измеритель шума предназначается для измерения коэффициента шума (КШ) приемных устройств, КШ, коэффициента передачи (КП) и шумовой температуры СВЧ-усилителей, а также для градуировки рабочих генераторов шума.

Измерители шума Х5-39 применяются для контроля шумовых параметров приемных устройств и СВЧ усилителей при их разработке, серийном изготовлении и эксплуатации.

Технические характеристики Х5-39:

Диапазон частот - от 0,01 ГГц до 1,25 ГГц.

Пределы измерения:

- КШ приемных устройств и СВЧ усилителей - от 0 до 30 дБ;

- КП СВЧ усилителей - от 0 до 70 дБ;

- шумовой температуры - от 20 до 600 К;

- КШ с низкотемпературным генератором шума - от 0,286 до 6 дБ.

Пределы градуировки рабочих генераторов шума - от 3 до 20 дБ.

Погрешность измерения Х5-39:

- КШ - ±9,7% (от 0 до 20 дБ), ±26% (от 20 до 30 дБ);

- КП - ±2,4% (от 0 до 10 дБ), ±25% (от 60 до 70 дБ);

- шумовой температуры - ±26%.

Потребляемая мощность - 350 В·А.

Габаритные размеры основных блоков измерителей шума Х5-39:

- индикатор коэффициента шума - 475×490×95 мм;

- преобразователь - 487×488×97 мм;

- генератор шума - 67×42×87 мм;

- блок питания генератора шума - 236×308×93 мм;

- генератор шума низкотемпературный - 343×185×397 мм.

Масса Х5-39:

- индикатор коэффициента шума - 20 кг;

- преобразователь - 12 кг;

- генератор шума - 0,6 кг;

- блок питания генератора шума - 5 кг;

- генератор шума низкотемпературный - 5 кг.
