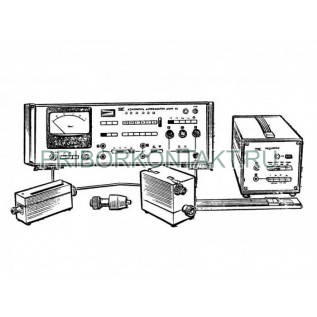

Измеритель шумовых параметров Х5-11

Х5-11

Измеритель коэффициента шума Х5-11

Также этот прибор может называться: Х5 11, Х511, x5-11, x5 11, x511, kh5 -11, kh5 11, kh511.

Х5-11 измеритель коэффициента шума предназначен для измерения коэффициента шума приемных устройств и СВЧ усилителей, коэффициентов усиления по мощности СВЧ усилителей.

Измерители Х5-11 используются при разработке, производстве, проверке, а также входном и выходном контроле СВЧ усилителей и радиоприемных устройств любых типов.

В качестве источника шумового сигнала в приборе использованы ГШ - Я8Х-265.

Для совместной работы могут быть использованы ГШ следующих типов - Г2-5Б; Г2-6Б; Г2-8В; Г2-9В; Г2-10В; Г2-25Б; Г2-25; Г2-22; Г2-23; Г2-23А; Г2-22А; Г2-38; Г2-39; Г2-9Б; Г2-10Б; Г2-40; Г2-41; Г2-42; Г2-43; Г2-32; Г2-31 с модулятором МГШ-2.

Технические характеристики Х5-11:

Диапазон частот - от 10 МГц до 120 МГц.

Полоса пропускания:

- широкая полоса - от 0,5 МГц до 2 МГц;

- узкая полоса - от 0,15 МГц до 0,45 МГц.

Пределы измерения:

- коэффициента шума - от 0,15 ед. до 300 ед.;

- коэффициента усиления - от 0 до 40 дБ.

Погрешность измерения коэффициента шума без учета погрешности рассогласования - не более ±5%.

Погрешность, вносимая прибором при измерении коэффициента усиления по мощности, без учета погрешности рассогласования:

- от 0 до 20 дБ - ±5%;

- от 20 дБ до 40 дБ - ±6%.

Коэффициент шума ИКШ - 75.

Минимальный входной сигнал - 50 мкВ.

Потребляемая мощность - 50 В·А.

Достоинства прибора измерителя коэффициента шума Х5-11:

- широкие функциональные возможности;

- полностью построен на интегральных схемах и полупроводниковых приборах;

- имеет значительно большую надежность;

- имеет более широкий диапазон входных частот.

Габаритные размеры:

- индикатора коэффициента шума Я8Х-263 - 492×357×177 мм;

- преобразователя ПЧ - 170×145×85 мм;

- усилителя импульсного - 40×40×100 мм.

Масса:

- индикатора коэффициента шума Я8Х-263 - не более 16 кг;

- преобразователя ПЧ - не более 2,3 кг;

- усилителя импульсного - не более 0,3 кг.

Измеритель коэффициента шума представляет собою супергетеродинный приемник с двойным преобразованием частоты.

Условия эксплуатации Х5-11:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
