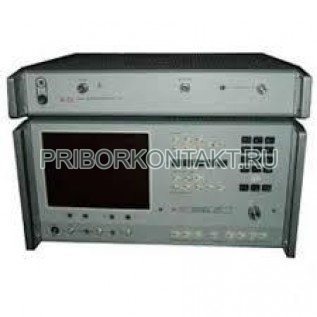

Измеритель КСВН Р2-5

Р2-5

Волноводный измеритель полных сопротивлений Р2-5

Также этот прибор может называться: Р2 5, Р25, p2-5, p2 5, p25, r2-5, r2 5, r25.

Р2-5 измеритель полных сопротивлений волноводный предназначенный для измерения модуля и фазы коэффициентов отражения от различных нагрузок, а также для непосредственного визуального согласования высокочастотных волноводных трактов по минимальному значению сигнала отраженной волны.

Измерители Р2-5 рассчитаны для применения в лабораторных условиях.

Назначение основных частей прибора:

- рефлектометра РВ-1 - для измерения модуля коэффициента отражения;

- фазометра ФВ-1 - для измерения фазового угла коэффициента отражения.

Технические характеристики Р2-5:

Диапазон рабочих частот - от 5550 МГц до 8300 МГц.

Диапазон длин волн - от 3,6 см до 5,4 см.

Величина КСВН фазометра - не более 1,15.

Сечение волноводов - 35×15 мм.

Направленность волноводных ответвителей в рабочем диапазоне частот - не менее 30 дБ.

Величина переходного ослабления между основным и вторичными волноводами в рабочем диапазоне частот -16±3 дБ.

Величина максимального сдвига фаз, обеспечиваемого фазометрами - не менее 360°.

Основная погрешность измерения модуля измерителем Р2-5:

- для коэффициента отражения до 0,3 - не более ±0,05;

- для коэффициента отражения от 0,3 до 0,85 - не более ±0,06;

- для коэффициента отражения от 0,85 - не более ±0,07.

Основная погрешность измерения модуля:

- для коэффициента отражения от 0,3 до 0,5 - не более ±12°;

- для коэффициента отражения от 0,5 - не более ±8°.

Погрешность оценки КСВН - от 10% до 20%.

Габаритные размеры Р2-5:

- рефлектометра - 880×325×220 мм;

- фазометра - 360×120×368 мм.

Масса - не более 19 кг.
