Измеритель КСВН Р2-133

Р2-133

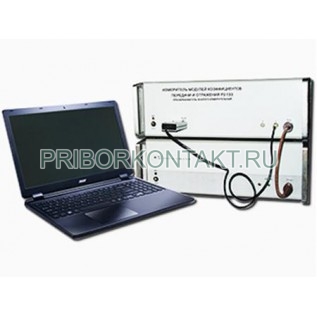

Измеритель модулей коэффициентов передачи и отражения Р2-133

Также этот прибор может называться: Р2133, Р2 133, Р2-1зз, r2-133, r2133, r2 133, p2-133, p2133, p2 133.

Р2-133 измеритель модулей коэффициентов передачи и отражения предназначен для панорамного измерения:

- модулей коэффициентов передачи и отражения;

- коэффициента стоячей волны по напряжению (КСВН) коаксиальных сверхвысокочастотных (СВЧ) устройств каналов с воспроизведением их частотных зависимостей с цифровым отсчетом результатов измерения на экране монитора.

Технические характеристики Р2-133:

Диапазон частот - от 0,045 ГГц до 18 ГГц.

КСВН:

Диапазон измерения для канала 7/3,04 мм в частотном диапазоне:

- от 0,045 ГГц до 6 ГГц - от 1,03 до 5;

- от 6 ГГц до 12 ГГц - от 1,05 до 5;

- от 12 ГГц до 18 ГГц - от 1,07 до 5.

Пределы допускаемых погрешностей измерения Р2-133:

- от 0,045 ГГц до 6 ГГц - ±(3KctU+1);

- от 6 ГГц до 12 ГГц - ±5KctU;

- от 12 ГГц до 18 ГГц - ±(5KctU+5).

Диапазон измерения для канала 3,5/1,52 мм в частотном диапазоне:

- от 0,045 ГГц до 6 ГГц - от 1,07 до 5;

- от 6 ГГц до 18 ГГц - от 1,1 до 5.

Пределы допускаемых погрешностей измерения:

- от 0,045 ГГц до 6 ГГц - ±5KctU;

- от 6 ГГц до 18 ГГц - ±(5KctU+5).

Модуль коэффициента передачи:

Диапазон измерения Р2-133 в частотном диапазоне:

- от 0,045 ГГц до 12 ГГц - от -50 дБ до +30 дБ;

- от 12 ГГц до 18 ГГц - от -40 дБ до +30 дБ.

Пределы допускаемых погрешностей измерения для канала 7/3,04 мм:

- от 0,045 ГГц до 6 ГГц - ±(0,03Ax+0,2) дБ;

- от 6 ГГц до 18 ГГц - ±(0,05Ax+0,5) дБ.

Пределы допускаемых погрешностей измерения для канала 3,5/1,52 мм:

- от 0,045 ГГц до 18 ГГц - ±(0,05Ax+0,5) дБ.

Волновое сопротивление измерительного тракта измерителя Р2-133 - 50 Ом.

Измерительный канал - 7/3,04 мм; 3,5/1,52 мм.

Форма вывода информации на экране монитора - цифро-буквенная; графическая.

Напряжение питания - 220 В.

Мощность, потребляемая измерителем без ЭВМ - не более 300 В·А.

Интерфейс - СОМ; USB.

Прибор Р2-133 состоит из генератора (ГКЧ) и преобразователя аналого-измерительного (ПАИ) для обработки измеряемых сигналов и управления генератором.

Габаритные размеры:

- ГКЧ - 488×173×505 мм;

- ПАИ - 488×173×505 мм.

Масса:

- ГКЧ - не более 22,5 кг;

- ПАИ - не более 12,5 кг.

Измерители Р2-133 позволяют производить:

- панорамное измерение КСВН или ослабление с цифровым отсчетом;

- одновременное наблюдение и измерение характеристик КСВН и ослабления или КСВН и усиления;

- панорамное измерение усиления;

- сравнение частотных характеристик КСВН или ослабления с соответствующей характеристикой эталонного узла;

- измерение параметров устройств с переносом частоты;

- автоматическое или ручное управление пределами индикации;

- запись результатов измерений в файл;

- вывод результатов измерений на принтер;

- вывод графиков измеренных характеристик на принтер.
