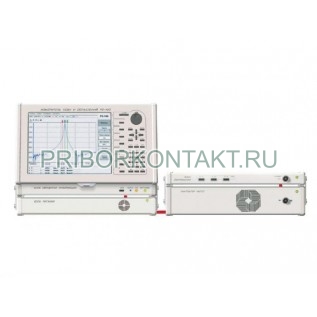

Измеритель КСВН Р2-140

Также этот прибор может называться: Р2 140, Р2140, Р214о, p2-140, p2 140, p2140, r2-140, r2 140, r2140.

Р2-140 измеритель КСВН и ослаблений предназначен для измерения скалярных параметров СВЧ четырехполюсников.

Измерители Р2-140 представляют собой автоматизированную измерительную систему.

В комплект входят: управляющий компьютер (IBM совместимый, для жестких условий эксплуатации); системный источник питания с аккумуляторным резервированием; синтезатор частоты; измерительный модуль; внешние СВЧ узлы.

Диапазон частот - от 0,01 ГГц до 18 ГГц.

Динамический диапазон измеряемых ослаблений - не менее 70 дБ.

Коаксиальный измерительный СВЧ тракт - 7/3,04 мм.

Погрешность измерения ослаблений измерителей Р2-140:

- в диапазоне частот от 0,01 ГГц до 2 ГГц - ±(0,25+0,015?|Аx|) дБ;

- в диапазоне частот от 2 ГГц до 12 ГГц - ±(0,45+0,015?|Аx|) дБ;

- в диапазоне частот от 12 ГГц до 18 ГГц - ±(0,65+0,015?|Аx|) дБ, где |Аx| - измеряемое ослабление в дБ.

Диапазон регулировки стабилизированной мощности синтезатора - от 0,1 мВт до 10 мВт.

Прямое измерение мощности СВЧ сигнала для - от +16 дБ/мВт до -60 дБ/мВт.

Погрешность измерения КСВН в диапазоне частот от 0,01 ГГц до 2 ГГц:

- для КСВН от 1,03 до 2 - ±3?К%;

- для КСВН от 2 до 5 - ±(3?К+1)%.

Погрешность измерения КСВН в диапазоне частот от 2 ГГц до 12 ГГц:

- для КСВН от 1,03 до 2 - ±4?К%;

- для КСВН от 2 до 5 - ±(4?К+1)%.

Погрешность измерения КСВН в диапазоне частот от 12 ГГц до 18 ГГц:

- для КСВН от 1,03 до 2 - ±5?К%;

- для КСВН от 2 до 5 - ±(5?К+1)%.

Автоматическая калибровка линейности детекторной головки и датчика КСВН встроенным калибратором.

Многоуровневая система самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков измерителя Р2-140 - интерфейс USB 2.0.

Потребляемая мощность - 200 В?А.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Габаритные размеры:

- синтезатора частоты - 360?230?75 мм;

- измерительного модуля - 360?230?30 мм;

- персонального компьютера - 360?230?80 мм;

- системного источника питания - 360?230?45 мм.

Масса измерительной системы (общий вес) - не более 14 кг.

Измерительная система Р2-140 незаменима при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность установки/отсчета частоты и предельный динамический диапазон измерения играют решающую роль.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
