Измеритель КСВН Р2-136

Р2-136

Измеритель модулей коэффициентов передачи и отражения Р2-136

Также этот прибор может называться: Р2136, Р2 136, r2-136, r2136, r2 136, p2-136, p2136, p2 136.

Р2-136 измеритель модулей коэффициентов передачи и отражения предназначен для панорамного измерения:

- модулей коэффициентов передачи и отражения;

- коэффициента стоячей волны по напряжению (КСВН) коаксиальных сверхвысокочастотных (СВЧ) устройств каналов с воспроизведением их частотных зависимостей с цифровым отсчетом результатов измерения на экране ЭВМ.

Технические характеристики Р2-136:

Диапазон частот:

- каналы 7/3,04 мм; 3,5/1,52 мм - от 0,01 ГГц до 6 ГГц;

- канал 16/6,95 мм - от 0,01 ГГц до 5 ГГц;

- канал 16/4,6 мм - от 0,01 ГГц до 3 ГГц.

Полоса перестройки - от 0,005 ГГц до 5,99 ГГц.

Пределы допускаемых погрешностей измерения частоты - ±10^-5 (f+0,3).

КСВН:

Диапазон измерения Р2-136:

- для канала 7/3,04 мм - от 1,03 до 5;

- для канала 3,5/1,52 мм - от 1,07 до 5;

- для канала 16/6,95 мм - от 1,07 до 5.

Диапазон измерения для канала 16/4,6 мм:

- от 0,01 ГГц до 2 ГГц - от 1,07 до 5;

- от 2 ГГц до 3 ГГц - от 1,1 до 5.

Пределы допускаемых погрешностей измерения:

- для канала 7/3,04 мм - ±(3KctU+1);

- для канала 3,5/1,52 мм - ±5KctU;

- для канала 16/6,95 мм - ±(3KctU+1).

Пределы допускаемых погрешностей измерения для канала 16/4,6 мм:

- от 0,01 ГГц до 2 ГГц - (3KctU+1);

- от 2 ГГц до 3 ГГц - ±5KctU.

Модуль коэффициента отражения:

Диапазон измерения:

- для канала 7/3,04 мм - от 0,02 до 1;

- для канала 3,5/1,52 мм - от 0,025 до 1;

- для канала 16/6,95 мм - от 0,025 до 1;

- для канала 16/4,6 мм - от 0,025 до 1.

Пределы допускаемых погрешностей измерения Р2-136:

- для канала 7/3,04 мм - ±(0,12Г²+0,02);

- для канала 3,5/1,52 мм - ±(0,16Г²+0,025);

- для канала 16/6,95 мм - ±(0,16Г²+0,025);

- для канала 16/4,6 мм - ±(0,16Г²+0,025).

Модуль коэффициента передачи:

Диапазон измерения:

- для канала 7/3,04 мм; 3,5/1,52 мм; 16/6,95 мм - от -50 дБ до +30 дБ;

- для канала 16/4,6 мм - от -40 дБ до +30 дБ.

Пределы допускаемых погрешностей измерения - ±(0,03|А|+0,2) дБ

Волновое сопротивление измерительного тракта измерителя Р2-136 - 50 Ом; 75 Ом.

Измерительный канал:

- при 50 Ом - 7/3,04 мм; 3,5/1,52 мм; 16/6,95 мм;

- при 75 Ом - 16/4,6 мм.

Напряжение питания - 220 В.

Частота - 50 Гц.

Мощность, потребляемая измерителем без ЭВМ - не более 300 В·А.

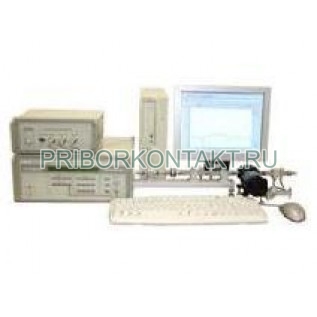

Прибор Р2-136 состоит из синтезатора частот (ГКЧ), преобразователя аналого-измерительного (ПАИ), ЭВМ, внешних СВЧ узлов.

Габаритные размеры:

- ГКЧ - 488×173×505 мм;

- ПАИ - 488×173×505 мм.

Масса:

- ГКЧ - не более 21,5 кг;

- ПАИ - не более 13,5 кг.

Измерители Р2-136 позволяют производить:

- измерение КСВН или модуля коэффициента отражения;

- измерение модуля коэффициента передачи (ослабления и усиления);

- одновременное наблюдение и измерение амплитудно-частотных характеристик (АЧХ) коэффициентов передачи и отражения;

- запись результатов в файл;

- вывод результатов измерения в цифровом и графическом виде на принтер;

- сравнение АЧХ двух устройств.
