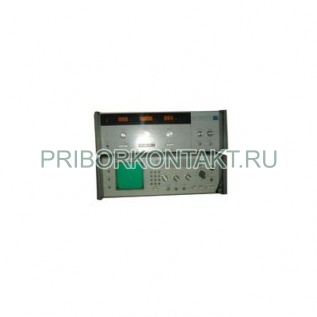

Измеритель КСВН Р2-71

Также этот прибор может называться: Р271, Р2 71, r2-71, r271, r2 71, p2-71, p271, p2 71.

Р2-71 измеритель коэффициента стоячей волны панорамный предназначен для измерения КСВН и панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов коаксиального волновода.

В состав измерителей Р2-71 входят ГКЧ 70, индикатор КСВН и ослабления Я2Р-67, комплект измерительных СВЧ узлов.

Диапазон частот - от 12,05 ГГц до 18 ГГц.

Пределы измерения коэффициента стоячей волны - от 1,07 до 5.

Пределы измерения ослабления - от 0 до 30 дБ.

Погрешность измерения коэффициента стоячей волны:

- на фиксированной частоте при КСВН не более 2 - 6,8%;

- на фиксированной частоте при КСВН от 2 до 5 - 9%;

- в рабочем диапазоне частот при КСВН не более 2 - 7,2%;

- в рабочем диапазоне частот при КСВН от 2 до 5 - 9,4%.

Погрешность измерения ослабления приборов измерители Р2-71:

- на фиксированной частоте - не более ±(0,05?А_х+0,3) дБ;

- в рабочем диапазоне - не более ±(0,05?А_х+0,5) дБ.

Предел допускаемой основной погрешности отсчета частоты - не более 360 МГц.

ВЧ-тракт - 23?10 мм.

Потребляемая мощность Р2-71 - 200 В·А.

Питание от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры Р2-71:

- ГКЧ - 490?475?175 мм;

- индикатора - 490?482?175 мм.

Масса:

- ГКЧ - 25 кг;

- индикатора - 20 кг.

Работа измерителей Р2-71 основана на принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности волн: падающих от генератора, отраженных от нагрузки или прошедших через измеряемый четырехполюсник.

В качестве генератора СВЧ сигнала используется электрически перестраиваемый твердотельный ГКЧ, который состоит из блока управления и сменных СВЧ блоков.

Температура окружающей среды:

- рабочая - от -5° С до +40° С;

- предельная - от -60° С до +50° С.

Относительная влажность при +25° С - до 98%.

Ударные нагрузки однократного действия:

- ускорением - не более 490 м/с²;

- длительностью - от 1 мс до 10 мс.

Ударные нагрузки многократного действия:

- ускорением - не более 147 м/с²;

- длительностью - от 5 мс до 10 мс.

Индикатор осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также для непосредственного отсчета КСВН и ослабления по шкалам. Измерение КСВН или ослабления может производится как в автоматическом, так и в ручном режимах перестройки частоты.
