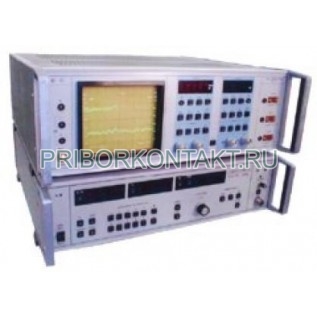

Измеритель КСВН Р2-103

Измеритель КСВН панорамный Р2-103

Р2-103 - панорамный измеритель КСВН и ослабления элементов коаксиального тракта с отображением частотных характеристик на экране индикатора. Прибор применяется для настройки, контроля и диагностики коаксиальных линий и пассивных СВЧ устройств. Возможные варианты обозначения: Р2103, Р2 103, p2-103, p2103, p2 103.

Назначение и области применения

Измеритель Р2-103 предназначен для панорамного наблюдения и измерения частотных характеристик КСВН и ослабления в коаксиальном тракте. Прибор используется в лабораторных и цеховых условиях, ремонтных мастерских и поверочных подразделениях, где требуется быстро оценивать согласование и потери в тракте на всем диапазоне или в выбранной полосе.

Состав комплекта

Р2-103 поставляется как комплект функциональных блоков:

• индикаторный блок Я2Р-70;
• блок генератора качающейся частоты (ГКЧ) Я2Р-75.

Рабочий диапазон и тракт

Рабочий диапазон частот прибора - 2,00-8,30 ГГц. Исполнение Р2-103 рассчитано на коаксиальный тракт с размерами 7/3,04 мм.

Измерение КСВН и ослабления

Прибор обеспечивает измерение КСВН в диапазоне 1,05-5,0 и ослабления пассивных четырехполюсников в диапазоне 0-50 дБ. Пределы допустимой погрешности нормированы через измеряемые значения КСВН и ослабления.

Для области Кстu от 2 до 5 допускаемая погрешность измерения КСВН определяется расчетным соотношением через погрешность для Кстu ≤ 2 и измеряемое значение Кстu. При нормировании ослабления используется параметр A - измеряемое ослабление в децибелах.

Режимы перестройки частоты

• ручная перестройка частоты;
• ручное качание частоты;
• автоматическое качание частоты с периодами 0,08 с и 1 с;
• разовое качание частоты с периодом 10 с и ручным запуском.

Максимальная полоса качания частоты - не менее рабочего диапазона прибора. Минимальная полоса качания - не более 0,5% от верхней частоты диапазона.

Отсчет частоты и индикация

Предел допускаемой основной погрешности отсчета и установки частоты составляет не более ±3 МГц до 0,6 ГГц и не более ±0,5% от текущей частоты выше 0,6 ГГц. На экране ЭЛТ наблюдаются две амплитудные метки частоты: по каналу 1 метка направлена вверх, по каналу 2 - вниз, что облегчает контроль частотных точек при измерениях.

В интервале рабочих температур 5-40°C допускаемые значения погрешностей измерения КСВН и ослабления не превышают величины основной погрешности.

Условия эксплуатации, хранение и питание

Рабочие условия: температура 5-40°C, относительная влажность до 98% при 30°C. Хранение допускается при температуре от минус 55 до 50°C. Условия, при которых реализуется основная погрешность: напряжение сети 220±4,4 В, влажность 30-80%, температура 20±5°C.

Питание - от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц. Потребляемая мощность при номинальном напряжении не превышает 100 ВА для блока ГКЧ (серии Я2Р-74, Я2Р-75, Я2Р-76/2) и 80 ВА для индикаторного блока.

Интеграция в АИС и интерфейс КОП

Прибор предусматривает работу с каналом общего пользования (КОП) и в составе автоматизированной измерительной системы. В комплекте индикатора предусмотрен внешний интерфейс КОП с поддержкой функций синхронизации приема, режима приемника и режима источника.

Готовность, ресурс и ремонтопригодность

• Время установления рабочего режима - 15 мин.
• Допустимая непрерывная работа - не менее 16 ч.
• Наработка на отказ - не менее 7000 ч.
• Гамма-процентный ресурс - не менее 10000 ч при γ=90%.
• Гамма-процентный срок службы - не менее 10 лет при γ=90%.
• Гамма-процентный срок сохраняемости - не менее 10 лет (отапливаемые хранилища) или 5 лет (неотапливаемые) при γ=80%.
• Среднее время ремонта - не более 8 ч.
• Вероятность отсутствия скрытых отказов - не менее 0,9 за межповерочный интервал 18 мес. при Ки=0,12.

Габариты и масса блоков

Преимущества применения

• Панорамное измерение КСВН и ослабления в диапазоне 2,00-8,30 ГГц для коаксиальных трактов 7/3,04 мм.
• Набор режимов качания частоты позволяет быстро находить резонансы и зоны рассогласования.
• Поддержка КОП и работа в АИС упрощают автоматизацию измерений и протоколирование.
• Стабильная работа при длительной нагрузке - непрерывная эксплуатация не менее 16 ч.
