Измеритель КСВН Р2-139М

Р2-139М

Панорамный измеритель КСВН и ослабления Р2-139М

Также этот прибор может называться: Р2 139М, Р2139М, r2-139m, r2 139m, r2139m, p2-139m, p2 139m, p2139m.

Р2-139М измеритель КСВН и ослабления панорамный обеспечивает измерение КСВН, прямых и обратных потерь пассивных четырехполюсников в ручном и в автоматическом режиме.

Сфера применения: в автоматизированных измерительных системах при исследованиях и при настройке радиоэлектронной аппаратуры.

Технические характеристики Р2-139М:

Диапазон частот - от 175 ГГц до 225 ГГц.

Диапазон измерения КСВН - от 1,1 до 5.

Диапазон измерения ослабления:

- в диапазоне частот от 175 ГГц до 215 ГГц - от 0 до -30 дБ;

- в диапазоне частот от 215 ГГц до 225 ГГц - от 0 до -20 дБ.

Размеры волновода - 1,3×0,65 мм.

Точность установки частоты - ±0,2%.

Погрешность измерения КСВН - ±(5К+6)%, где К - от 1,1 до 2.

Погрешность измерения ослабления - ±(0,6+0,06А) дБ, где А - от 0 до 25 дБ.

Диапазон рабочих температур - от +5° С до +40° С.

Питание Р2-139М от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·А.

Интерфейс - ETHERNET.

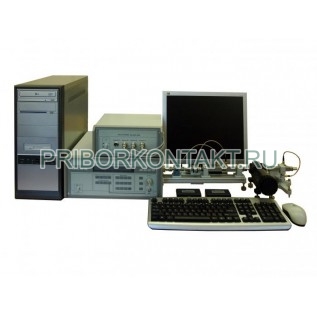

Измерители Р2-139М содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.
