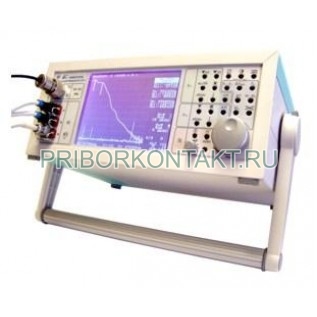

Измеритель КСВН Р2-137/2

Р2-137/2

Измеритель Р2-137/2 - прибор нового поколения средств измерения. Предназначается для измерения параметров элементов и трактов в СВЧ диапазоне. Применяется для исследования амплитудно-частотных характеристик четырехполюсников (измерение модуля коэффициентов передачи, измерение КСВН) в диапазоне частот (2,0…18,0) ГГц.

КОНСТРУКЦИЯ И СОСТАВ ИЗДЕЛИЯ
Прибор выполнен в виде моноблока – состоящего из блока генераторного, генерирующего сигналы СВЧ диапазона с заданными параметрами, и индикаторного устройства, обеспечивающего обработку и индикацию результатов измерения на ЖК графическом индикаторе.
Внешние СВЧ узлы – обеспечивают решение измерительных задач Р2-137/2.
Комплект ЗИП – обеспечивает технический ресурс, поверку и ремонт изделия.
Поставка прибора, его внешних узлов, комплекта ЗИП и эксплуатационной документации производится в потребительской упаковке (укладываются в кейс). В качестве варианта поставки предусмотрена упаковка в картонную коробку.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Диапазон частот прибора Р2-137/2 – (8,3…18,0) ГГц
• Коаксиальный измерительный тракт:
- волновое сопротивление – 50 Ом;
- сечения – (7/3 и 3,5/1,5)* мм.
*размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002
• Пределы измерения :
- КСВН – 1,05…5,0 для тракта 3,5/1,5 мм;
- КСВН – 1,03…5,0 для тракта 7/3 мм;
- модуля коэффициента передачи – (+30…-50) дБ.
• Основная погрешность отсчета и установки частоты, не более - ±10-5 от текущего значения частоты.
• Предел допускаемой основной погрешности измерений:
- КСВН - ±5 К% для 2 - КСВН - ±(3К+1)% для 1,03 - модуля коэффициента передачи ±(0,3±0,04|Ax|) дБ, где Ax измеряемое значение.
• Прибор обеспечивает:
- панорамный режим работы с фиксированной длительностью периода качания – (0,1 и 1,0) сек;
- режим работы «линза»;
- возможность установки границ диапазона частот и отсчета измеряемых параметров с помощью трех частотных меток;
- работу с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485.
• Питание прибора:
- сеть переменного тока напряжением 220 В, с частотой 50 Гц;
- сеть переменного тока напряжением 115 В, с частотой 400 Гц;
- потребляемая мощность, не более - 30 ВА.
• Условия эксплуатации:
- диапазон рабочих температур: +(5…40) ^оС;
- относительная влажность воздуха, не более - 80%, при температуре 25 ^оС.
• Габаритные размеры прибора, не более (290 Х 130 Х 225) мм (Ш х В х Г).
• Масса прибора, не более – 7 кг.
• Габаритные размеры уложенного в кейс прибора и комплекта ЗИП (потребительская упаковка), не более (430 Х 337 Х 220) мм.
