Измеритель КСВН Р2-83

Р2-83

Измеритель Р2-83

Также этот прибор может называться: Р2 83, Р283, Р2-8З, Р2 8З, Р28З, p2-83, p283, p2 83, r2-83, r2 83, r283.

Р2-83 измеритель применяется для измерения КСВН и коэффициента передачи коаксиальных СВЧ-устройств с воспроизведением их частотных зависимостей на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин.

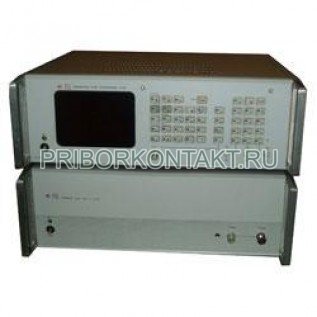

Измерители Р2-83 состоят из блока индикатора и блока генератора.

Технические характеристики Р2-83:

Диапазон рабочих частот - от 0,1 ГГц до 18 ГГц.

Пределы измерения коэффициента передачи:

- в диапазоне частот от 0,1 ГГц до 12 ГГц - от -50 дБ до +30 дБ;

- в диапазоне частот от 12 ГГц до 18 ГГц - от -40 дБ до +30 дБ.

Пределы измерения КСВН для ВЧ-тракта 3,5/1,52 мм:

- в диапазоне частот от 0,1 ГГц до 6 ГГц - от 1,07 до 5;

- в диапазоне частот от 6 ГГц до 18 ГГц - от 1,1 до 5.

Пределы измерения КСВН для ВЧ-тракта 7/3,04 мм:

- в диапазоне частот от 0,1 ГГц до 6 ГГц - от 1,03 до 5;

- в диапазоне частот от 6 ГГц до 12 ГГц - от 1,05 до 5;

- в диапазоне частот от 12 ГГц до 18 ГГц - от 1,07 до 5.

Диапазон рабочих частот Р2-83 - от 0,1 ГГц до 18 ГГц.

Пределы допустимой основной погрешности измерения КСВН для ВЧ-тракта 3,5/1,52 мм:

- в диапазоне частот от 0,1 ГГц до 6 ГГц - ±5К%;

- в диапазоне частот от 6 ГГц до 12 ГГц - ±(5К+2)%;

- в диапазоне частот от 12 ГГц до 18 ГГц - ±(5К+5)%.

Пределы допустимой основной погрешности измерения КСВН для ВЧ-тракта 7/3,04 мм:

- в диапазоне частот от 0,1 ГГц до 6 ГГц - ±(3К+1)%;

- в диапазоне частот от 6 ГГц до 12 ГГц - ±5К%;

- в диапазоне частот от 12 ГГц до 18 ГГц - ± (5К+2)%.

Пределы допустимой основной погрешности измерения коэффициента передачи:

- в диапазоне частот от 0,1 ГГц до 6 ГГц - ±(0,03A_X+0,2);

- в диапазоне частот от 6 ГГц до 18 ГГц - ±(0,05A_X+0,5).

Питание от сети переменного тока:

- напряжением - 220 В;

- частотой - 50 Гц.

Потребляемая мощность - 450 В·А.

Габаритные размеры измерителя Р2-83:

- генератор - 488×505×173 мм;

- индикатор - 489×505×173 мм.

Масса:

- генератор - 23,5 кг;

- индикатор - 21 кг.

Встроенный микропроцессор измерителей Р2-83 обеспечивает:

- управление процессами измерений и обработку информации;

- автоматизацию измерений;

- автоматическую установку пределов измерения;

- диалоговый режим при калибровке и измерениях;

- автоматическое обнаружение ошибок и неверных действии оператора при измерениях;

- воспроизведение частотных характеристик, высокоточный цифровой отсчет измеряемых величин и частоты;

- запоминание исследуемых характеристик и проведение сравнительных измерений;

- двухканальный режим измерения; контроль СВЧ-мощности;

- одновременное измерение КСВН и коэффициента передачи четырехполюсников.
