Измеритель КСВН Р2-61

Панорамный измеритель коэффициента стоячей волны Р2-61

Р2-61 - панорамный измеритель коэффициента стоячей волны (КСВН) и ослабления для волноводных трактов с отображением частотных характеристик на экране ЭЛТ. Прибор применяется при производстве, наладке, ремонте и проверке СВЧ радиоаппаратуры. Встречающиеся варианты обозначения: Р261, Р2 61, r2-61, r261, r2 61, p2-61, p261, p2 61.

Назначение и области применения

Р2-61 предназначен для измерения КСВН и ослабления элементов в волноводных линиях и узлах. Панорамный принцип позволяет сразу видеть частотную зависимость параметров, что удобно при настройке фильтров, ответвителей, волноводных переходов и других пассивных СВЧ устройств. Прибор поддерживает отсчет измеряемых величин в автоматическом и ручном режимах перестройки частоты ГКЧ - как в узкой полосе, так и по всему диапазону.

Состав комплекта

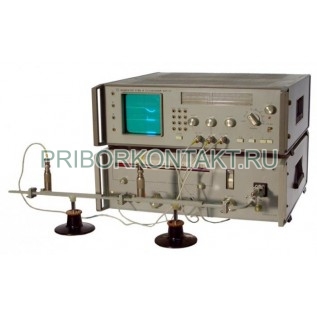

Измеритель Р2-61 выполнен в виде набора функциональных блоков и СВЧ оснастки:

• генератор качающейся частоты ГКЧ61;
• унифицированный осциллографический индикатор КСВН и ослабления Я2Р-67;
• комплект измерительных СВЧ узлов для работы в волноводном тракте.

Режимы работы и особенности

• панорамное воспроизведение частотных характеристик на ЭЛТ с возможностью ручного и автоматического отсчета;
• регулировка полосы качания частоты от минимальной (1%) до максимальной (полный диапазон частот);
• цифровая установка частоты генерации, полосы качания и цифровой отсчет частоты;
• измерение параметров на любой частоте выбранной полосы качания;
• наблюдение и измерение КСВН и ослабления в логарифмическом масштабе;
• возможность оценочных измерений ослабления до 45 дБ.

Прибор выполнен на полупроводниковой элементной базе с применением твердотельных ГКЧ. В генераторе используются электрически перестраиваемые источники СВЧ сигналов на диодах Ганна и СВЧ транзисторах.

Технические характеристики

Габариты и масса

Эксплуатационные преимущества

• Панорамный контроль КСВН и ослабления в волноводных трактах с наглядной оценкой частотной зависимости.
• Автоматический и ручной режимы измерений, удобные для настройки и диагностики СВЧ устройств.
• Цифровая установка и отсчет частоты упрощают повторяемость измерений и оформление протоколов.
• Поддержка логарифмического масштаба и расширенных оценочных измерений ослабления до 45 дБ для контрольных работ.
