Измеритель КСВН Р2-50

Р2-50

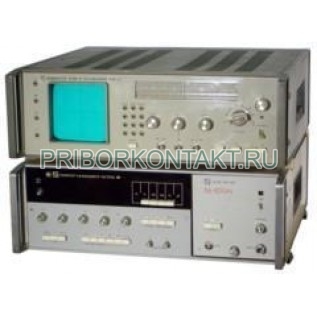

Измеритель коэффициента стоячей волны Р2-50

Также этот прибор может называться: Р2 50, Р250, Р-250, Р 250, p2-50, p2 50, p250, r2-50, r2 50, r250.

Р2-50 измеритель коэффициента стоячей волны предназначается для наблюдения зависимости модуля коэффициента отражения от частоты в полосе частот, измерения К_стU исследуемых СВЧ элементов на любой частоте диапазона, наблюдения и измерения АЧХ коаксиальных и волноводных четырехполюсников.

Измерители коэффициента стоячей волны Р2-50 значительно сокращают и упрощают процесс измерений.

Автоматизация процесса измерения обеспечивает визуальный контроль измеряемой величины в непрерывной полосе частот и позволяет значительно повысить производительность труда и качество измерений.

Технические характеристики Р2-50:

Диапазон частот - от 1 ГГц до 4 ГГц.

Поддиапазоны частот - от 1 ГГц до 2 ГГц; от 2 ГГц до 4 ГГц.

Полоса качания во всем поддиапазоне - 0,01 МГц.

Предел измерения К_стU - от 1,05 К до 2 К.

Погрешность измерения К_стU - 5%.

Пределы частоты измерений ослаблений - от 0 до 35 дБ.

Погрешность частоты измерений ослаблений - 0,5±0,05 А.

ВЧ тракт частоты до 2 ГГц:

- при размере 7/3 мм, 16/7 мм - 50 Ом;

- при размере 16/4,6 мм - 75 Ом.

Габаритные размеры - 490×175×482 мм.

Масса Р2-50 - не более 45 кг.
