Измеритель КСВН Р2-105А

Р2-105А

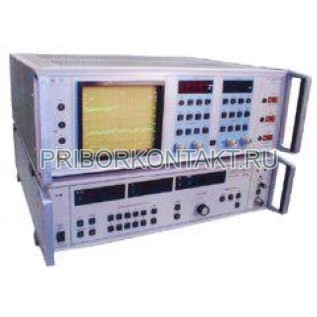

Р2-105А измеритель КСВН панорамный коаксиальный

Также этот прибор может называться: Р2105А, Р2 105А, Р2-1О5А, Р21О5А, Р2 1О5А, p2-105a, p2105a, p2 105a, Р-2105А, Р 105А

Р2-105А измеритель КСВН панорамный коаксиальный для измерения КСВН и ослабления элементов СВЧ-тракта с воспроизведением их частотных зависимостей на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин.

Запоминание исследуемых характеристик и проведение сравнительных измерений, одновременное наблюдение характеристик КСВН и ослабление четырехполюсников, работа с ЭВМ через КОП.

Технические характеристики Р2-105А:

Диапазон частот измерителя КСВН - от 2 ГГц до 18 ГГц.

Диапазон измерения КСВН измерителем - от 1,07 до 5.

Диапазон измерения ослабления - от 0 дБ до 40 дБ.

Размеры тракта измерителя КСВН Р2-105А - 7/3,04 мм.

Погрешности измерения ослабления - ±(0,04 А + 0,3) дБ.

Погрешности измерения КСВН - ±5%.

Габаритные размеры:

- ГКЧ - 488×475×133 мм;

- индикатора - 488×492×173 мм.

Масса:

- ГКЧ - 16 кг;

- индикатора - 18 кг.

Потребляемая мощность:

- ГКЧ - 160 В·А;

- индикатора - 85 В·А.

Измерители КСВН Р2-105А отличаются высокой производительностью измерений, безинерционностью, высокой степенью автоматизации. Генераторы измерителя КСВН Р2-105А стабильны по частоте и имеют цифровое управление.
