Измеритель КСВН Р2-53

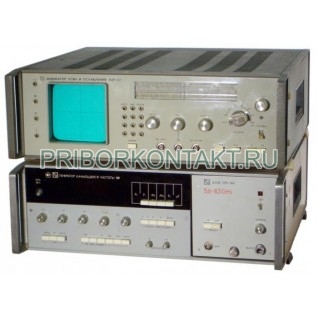

Измеритель КСВН панорамный Р2-53

Также этот прибор может называться: Р253, Р2 53, Р2-5з, r2-53, r253, r2 53, p2-53, p253, p2 53.

Р2-53 измеритель КСВН панорамный предназначен для измерения и воспроизведения на экране ЭЛТ частотных характеристик КСВН и ослабления элементов (четырехполюсников) коаксиальных трактов в полосе частот.

Возможные модификации: Р2-53/1, Р2-53/2, Р2-53/3.

Сфера применения: при производстве, наладке, ремонте, а также поверке радиоаппаратуры.

Технические характеристики Р2-53:

Диапазон частот - от 2 ГГц до 4 ГГц.

Измерительные каналы - 16/6,95 мм; 7/3,04 мм.

Пределы:

- измерения КСВН - от 1,05 до 5;

- индикации КСВН - от 1 до ?.

Диапазон измерения ослабления - от 0 до 35 дБ.

Погрешность измерения ослабления измерителя Р2-53:

- в полосе частот - (0,05Ax+0,5) дБ;

- на фиксированной частоте - (0,05Ax+0,3) дБ.

Погрешность измерения КСВН при калибровке:

- в полосе частот - 5K%;

- на частоте измерения - 4K%.

Потребляемая мощность Р2-53 - 180 В·А.

Регулировка полосы качания:

- от минимальной - 1%;

- до максимальной - полный диапазон частот.

Габаритный размер:

- генератор (ГКЧ) - 482?480?175 мм;

- индикатор - 490?482?175 мм.

Масса:

- генератор (ГКЧ) - 25 кг;

- индикатор - 20 кг.

Работа основана на принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности волн: падающей от генератора, отраженной от нагрузки или прошедшей через измеряемый четырёхполюсник.

Измерители Р2-53 состоят из:

- генератора-синтезатора частот (ГКЧ);

- унифицированного осциллографического индикатора КСВН и ослабления;

- комплект измерительных СВЧ узлов.

В ГКЧ в качестве электрически перестраиваемых источников СВЧ сигналов используются диоды Ганна и СВЧ транзисторы.

Индикатор Р2-53 осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также непосредственного отсчета КСВН и ослабления по шкалам.
