Измеритель КСВН Р2-142

Также этот прибор может называться: Р2 142, Р2142, p2-142, p2 142, p2142, r2-142, r2 142, r2142.

Р2-142 измеритель КСВН и ослаблений предназначен для измерения скалярных параметров СВЧ четырехполюсников.

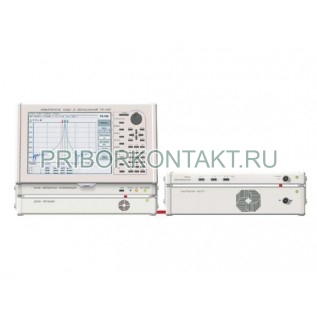

Измерители Р2-142 представляют собой автоматизированную измерительную систему.

В комплект входят: управляющий компьютер (IBM совместимый, для жестких условий эксплуатации); системный источник питания с аккумуляторным резервированием; синтезатор частоты; измерительный модуль; внешние СВЧ узлы на 2 сечения волноводных измерительных трактов.

Измерители представлены следующими видами: Р2-142/1; Р2-142/2.

Диапазон частот - от 17,44 ГГц до 37,5 ГГц.

Динамический диапазон измеряемых ослаблений - не менее 70 дБ.

Волноводный измерительный СВЧ тракт - 11?5,5 мм (Р2-142/1); 7,2?3,4 мм (Р2-142/2).

Погрешность измерения ослаблений - ±(0,35+0,015 А) дБ, где А - измеренное ослабление.

Уровень мощности тестового сигнала - 10 мВт.

Прямое измерение мощности СВЧ сигнала - от +16 дБ/мВт до -60 дБ/мВт.

Погрешность измерения КСВН:

- для КСВН от 1,05 до 2 и от 2 до 5 - ±4К%.

Точность установки и поддержания частоты за год - 0,3·10^-7.

Автоматическая калибровка линейности детекторной головки и датчика КСВН встроенным калибратором.

Многоуровневая система самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков измерителя Р2-142 - интерфейс USB 2.0.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Потребляемая мощность - 200 В?А.

Габаритные размеры:

- синтезатора частоты - 360?230?90 мм;

- измерительного модуля - 360?230?30 мм;

- персонального компьютера - 360?230?80 мм;

- системного источника питания - 360?230?45 мм.

Масса измерительной системы (общий вес) - не более 17,5 кг.

Измерительная система Р2-142 незаменима при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность установки/отсчета частоты и предельный динамический диапазон измерения играют решающую роль.

Температура окружающего воздуха - от 0° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
