Описание товара

Р2-60

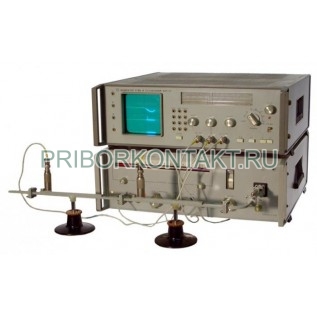

Измеритель КСВН Р2-60 (Р2 60, Р260, p2-60, p260, p2 60)
Для измерения и воспроизведения на экране ЭЛТ частотных характе­ристик КСВН и ослабления элементов волноводных каналов.
Диапазон рабочих частот измерителя от 6,85 до 9,93 ГГц, сечение волноводного тракта 28,5x12,6 мм.
Диапазон рабочих частот перекрывается двумя поддиапазонами: от 6,85 до 8,24 ГГц и от 8,24 до 9,93 ГГц.

Р2-60 состоит из ГКЧ60, унифицированного осциллографического индикатора КСВН и ослабления Я2Р-67 и комплекта измерительных СВЧ узлов.


Измеритель КСВН Р2-60 панорамный предназначен для измерения и воспроизведения на экране ЭЛТ частотных характе­ристик КСВН и ослабления элементов волноводных каналов.
Измеритель КСВН Р2-60 может применяться в лабораторных и цеховых условиях, а также в ремонтных мастерских и поверочных органах.
Рабочие условия эксплуатации приборов Измерители КСВН Р2-60:
- окружающая температура от 278 до 313 К (от 5 до 40°С);
- относительная влажность 95% при температуре 303 К(30°С);
- пониженное атмосферное давление 62 кПа;
- напряжение сети 220±22В частотой 50+0,5 Гц; Предельные условия в нерабочем состоянии измерителя;
- минимальная температура 223 К (-50°С);
- максимальная температура 333 К (+60°С).
Технические данные
Диапазон рабочих частот измерителя от 6,85 до 9,93 ГГц, сечение волноводного тракта 28,5x12,6 мм.
Примечание. Диапазон рабочих частот перекрывается двумя поддиапазонами: от 6,85 до 8,24 ГГц и от 8,24 до 9,93 ГГц.
Пределы измерения КСВН и ослабления соответствуют, а допустимые погрешности измерения КСВН (бКстU ) и ослабления (ΔА) пассивных четырехполюсников с КстU≤1,2 не превышают значений, приведенных в табл.1.
Примечание. Неравномерность уровня калибровки при измерениях и определении погрешности измерения КСВН и ослабления должна быть не более ±0,3дБ.
Таблица 1.
Диапазон измерения
КСВН
1,05-5,00
Ослабления, дБ
0-35
Пределы допустимой погрешности
бКстU, %
На фиксирова-
нной частоте
КстU ≤2,0
±4КстU
КстU от 2,0 до 5,0
В диапазоне частот
КстU ≤2,0
±5КстU
КстU от 2,0 до 5,0
ΔА, дБ
На фиксирова-
нной частоте
±(0,05Аx+0,3)
В диапазоне частот
±(0,05Аx+0,5)
В измерителе обеспечиваются следующие режимы перестройки частоты:
- ручная перестройка частоты;
- ручное качание частоты;
- автоматическое качание частоты с длительностью периодов 0,08с; 1с; 10с.
- разовое качание частоты с длительностью периода 40с и ручным запуском.
Полоса качания прибора Измеритель КСВН Р2-60:
- максимальная - полный поддиапазон частот;
- минимальная - не более 83 МГц в поддиапазоне 6,85ГГц-824ГГц и 120 МГц в поддиапазоне 8,24ГГц-9,93ГГц.
Основная погрешность определения частоты и граничных частот полосы качания не превышает ±240КГц.
На экране ЭЛТ индикатора наблюдаются две частотные метки. Амплитуда частотных меток регулируется от 0 до 5 мм.
Измеритель обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева, равного 15 мин.
Измеритель сохраняет свои технические характеристики в пределах установленных норм при питании его от сети перемен­ного токе напряжением 220±22В, частотой 50±0,5 Гц и содержанием гармоник до 5%.
Мощность, потребляемая прибором Измеритель КСВН Р2-60 от сети при номи­нальном напряжении, не превышает 180ВА.
Примечания:
1. Мощность, потребляемая ГКЧ - 100 ВА.
2. Мощность, потребляемая индикатором - 80 ВА.
Измеритель КСВН Р2-60 допускает непрерывную работу в рабочих условиях в течение 8-ми часов, при сохранении своих технических характеристик в пределах установленных норм.
Наработка на отказ измерителя не менее 1500 часов.
Срок службы измерителя не менее 5 лет.
Технический ресурс не менее 5000 часов.
Габаритные размеры, не более:
- ГКЧ - 488x475x173 мм;
- индикатора - 484x492x177 мм;
в укладочных ящиках:
- ГКЧ - 580x545x355 мм;
- блока СВЧ - 516х493x206 мм.
