Измеритель КСВН Р2-115А

Также этот прибор может называться: Р2115А, Р2 115А, p2-115a, p2115a, p2 115a, r2-115a, r2115a, r2 115a.

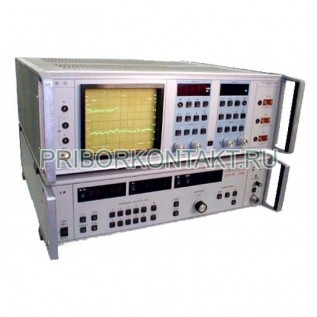

Р2-115А измеритель КСВН панорамный волноводный предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.

В состав измерителя Р2-115А входит:

- блок индикаторный Я2Р-70;

- блок генератора качающейся частоты (ГКЧ) Я2Р-77.

Измерители Р2-115А используются в лабораторных и цеховых условиях при измерении и настройке параметров КСВН и ослабления раз личных СВЧ устройств.

Состав комплекта прибора: блок индикаторный; блок генератора качающейся частоты.

Диапазон частот - от 6,85 ГГц до 9,93 ГГц.

Размеры СВЧ-тракта - 28,5?12,6 мм.

Пределы измерения КСВН - от 1,05 до 5.

Пределы измерения ослабления - от 0 до 40 дБ.

Пределы допустимой основной погрешности измерения КСВН - +4?К%, где К - измеряемый КСВН.

Пределы допустимой основной погрешности измерения ослабления - ±(0,04А+0,3) дБ, где А - измеряемое ослабление.

Питание Р2-115А от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Характеристики ГКЧ Я2Р-77:

- потребляемая мощность - 160 В·А;

- габаритные размеры - 488?555?133 мм;

- масса - не более 16,5 кг.

Характеристики блока индикаторного Я2Р-70:

- потребляемая мощность - 85 В·А;

- габаритные размеры - 488?492?173 мм;

- масса - не более 18 кг.

Измерители Р2-115А отличаются высокой производительностью измерений, безинерционностью, высокой степенью автоматизации.

Индикатор измерителя КСВН со встроенным нормализатором обеспечивает запоминание исследуемых характеристик и проведения сравнительных измерений, одновременное наблюдение характеристик КСВН и ослабление четырехполюсников, работу с ЭВМ через КОП.

Генератор измерителя стабилен по частоте и имеет цифровое управление. Имеется цифровой отсчет измеряемых величин KCBН, ослабления, пределов перестройки частоты.

Рабочие условия:

- температура окружающего воздуха - от +5? С до +40? С;

- относительная влажность при температуре +30? С - до 98%;

Температура хранения - от -55? С до +50? С.

Условия, при которых реализуется основная погрешность Р2-115А измерителей КСВН:

- температура окружающего воздуха - 20±5? С;

- относительная влажность - от 30% до 80%.
