Измеритель КСВН Р2-102

Измеритель КСВН панорамный Р2-102

Р2-102 - панорамный измеритель КСВН и ослабления коаксиальных трактов, предназначенный для визуального отображения частотных характеристик на экране индикатора и выполнения измерений в широком диапазоне частот. Встречающиеся варианты обозначения: Р2102, Р2 102, p2-102, p2102, p2 102. Прибор применяется при настройке, контроле и ремонте СВЧ-узлов, кабельных линий и пассивных четырехполюсников коаксиального тракта.

Назначение и области применения

Измеритель Р2-102 используется для панорамного наблюдения и измерения частотной зависимости КСВН, а также ослабления элементов коаксиального тракта. Прибор подходит для лабораторных и цеховых условий, ремонтных мастерских и поверочных подразделений. Поддерживается работа как в ручных режимах, так и в составе автоматизированной измерительной системы, включая подключение по каналу общего пользования (КОП) через внешний интерфейс, входящий в комплект индикатора.

Состав и конфигурация

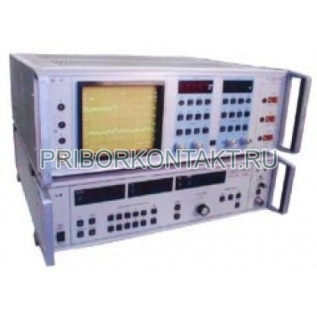

Р2-102 выполнен в виде комплекта из двух основных блоков:

• индикаторный блок Я2Р-70;
• блок генератора качающейся частоты (ГКЧ) Я2Р-74.

Диапазон частот и измерительные тракты

Рабочий диапазон частот измерителя - 0,01-2,14 ГГц. Для исполнения Р2-102 параметры тракта соответствуют значениям ниже.

Измерение КСВН и ослабления

Прибор обеспечивает измерение КСВН и ослабления пассивных четырехполюсников в пределах, заданных для коаксиальных трактов. Для корректного учета допускаемой погрешности используются параметры КСВН измеряемого элемента и величина ослабления в децибелах.

Для области Кстu от 2 до 5 допускаемая погрешность КСВН определяется расчетным соотношением через погрешность для Кстu ≤ 2 и измеряемое значение Кстu, что удобно при нормировании результатов в зоне повышенных отражений.

Режимы перестройки и качания частоты

• ручная перестройка частоты;
• ручное качание частоты;
• автоматическое качание с периодами 0,08 с и 1 с;
• разовое качание с периодом 10 с и ручным запуском.

Максимальная полоса качания частоты - не менее рабочего диапазона прибора. Минимальная полоса качания - не более 0,5% от верхней частоты диапазона.

Отсчет частоты и индикация

Предел допускаемой основной погрешности отсчета и установки частоты составляет не более ±3 МГц до 0,6 ГГц и не более ±0,5% от текущей частоты при работе выше 0,6 ГГц. На экране ЭЛТ отображаются две амплитудные метки частоты: по каналу 1 метка направлена вверх, по каналу 2 - вниз, что упрощает контроль положения по частоте при панорамном наблюдении.

Условия эксплуатации и питание

Прибор рассчитан на работу при температуре окружающей среды 5-40°C и относительной влажности до 98% при 30°C. Хранение допускается при температуре от минус 55 до 50°C. Основная погрешность реализуется при следующих условиях: напряжение сети 220±4,4 В, относительная влажность 30-80%, температура 20±5°C.

Питание - от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц. Потребляемая мощность при номинальном напряжении не превышает 100 ВА для блока ГКЧ (Я2Р-74, а также совместимых Я2Р-75, Я2Р-76/2) и 80 ВА для индикаторного блока.

Готовность, непрерывная работа и надежность

• Время установления рабочего режима - 15 мин.
• Допустимая непрерывная работа - не менее 16 ч при сохранении характеристик.
• Наработка на отказ - не менее 7000 ч.
• Гамма-процентный ресурс - не менее 10000 ч при γ=90%.
• Гамма-процентный срок службы - не менее 10 лет при γ=90%.
• Срок сохраняемости - не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых при γ=80%.
• Среднее время ремонта - не более 8 ч.
• Вероятность отсутствия скрытых отказов - не менее 0,9 за межповерочный интервал 18 мес. при Ки=0,12.

Интерфейсные функции КОП

При работе по КОП прибор обеспечивает набор интерфейсных функций, используемых в автоматизированных измерительных системах.

Габариты и масса блоков

Преимущества применения

• Панорамный контроль КСВН и ослабления в диапазоне 0,01-2,14 ГГц с наглядной индикацией на ЭЛТ.
• Гибкие режимы качания частоты для настройки и диагностики трактов и пассивных узлов.
• Возможность интеграции по КОП в автоматизированные измерительные системы.
• Работа в широком диапазоне климатических условий и быстрый выход на рабочий режим за 15 минут.
