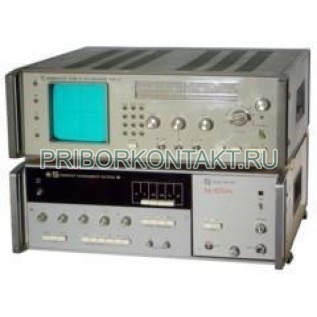

Измеритель КСВН Р2-52/1

Измеритель коэффициента стоячей волны Р2-52/1 (Р252/1, Р 2 52/1, Р-2-52/1, p2-52/1, Р-252/1, Р 252/1, p252/1, p 2 52/1, p-2-52/1, p-252/1, p 252/1)

Измеритель коэффициента стоячей волны Р2-52/1 прибор широкого применения.

Измеряют КСВН и ослабление четырехполюсников в коаксиальных трактах (P2-52...Р2-54) и прямоугольных волноводах с воспроизведением частотных характеристик на экране ЭЛТ.

Конструктивно измерители выполнены и виде комплекта настольных приборов. В состав комплекта входят ГКЧ, индикатор КСВH ослабления, комплект измерительных СВЧ узлов.

Работа приборов основана на принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности волн: падающей от генератора, отраженной от нагрузки или прошедшей через измеряемый четырехполюсник.

В качестве генератора СВЧ сигнала прибора измеритель коэффициента стоячей волны Р2-52/1 используется электрически перестраиваемый твердотельный ГКЧ, который состоит из блока управления и сменных СВЧ блоков.

Индикатор осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также для непосредственного отсчета КСВН и ослабления по шкалам.

Измерение КСВН или ослабления может производиться как в автоматическом, так и в ручном режимах перестройки частоты.

Технические характеристики приборов измерители коэффициента стоячей волны Р2-52/1:

Диапазон частот - 1,7ГГц-2,14ГГц;

Пределы измерения КСВН - 1,07-5;

Погрешность измерения КСВН при калибровке прибора измеритель коэффициента стоячей волны Р2-52/1:

- в полосе частот - 5К%;

- на частоте измерения - 4К%;

Пределы ослабления измерения - -30дБ…0дБ;

Погрешность измерения ослабления прибором измеритель коэффициента стоячей волны Р2-52/1:

- в полосе частот - ±(0,05А_х+0,5)дБ;

- на частоте измерения - ±(0,05А_х+0,3)дБ;

ВЧ тракт - 16/4,6мм;

Потребляемая прибором измеритель коэффициента стоячей волны Р2-52/1 мощность - 180В?А;

Габаритные размеры:

- ГКЧ - 482х480х175мм;

- индикатора - 490х482х175мм;

Масса ГКЧ прибора - 25кг;

Масса индикатора - 20кг.
