Измеритель КСВН Р2-66М

Р2-66М

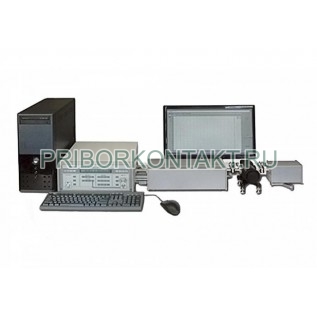

Панорамный измеритель КСВН и ослабления Р2-66М

Также этот прибор может называться: Р2 66М, Р266М, r2-66m, r2 66m, r266m, p2-66m, p2 66m, p266m.

Р2-66М измеритель КСВН и ослабления панорамный обеспечивает измерение КСВН, прямых и обратных потерь пассивных четырехполюсников в ручном и в автоматическом режиме.

Сфера применения: в автоматизированных измерительных системах при исследованиях и при настройке радиоэлектронной аппаратуры.

Технические характеристики Р2-66М:

Диапазон частот - от 17,44 ГГц до 25,95 ГГц.

Диапазон измерения КСВН - от 1,1 до 5.

Диапазон измерения ослабления - от 0 до 35 дБ.

Размеры волновода - 11×5,5 мм.

Точность установки частоты - ±0,2%.

Погрешность измерения КСВН - ±(5К+5)%, где К - от 1,1 до 2.

Погрешность измерения ослабления - ±(0,5+0,05А) дБ, где А - от 0 до 30 дБ.

Диапазон рабочих температур - от +5° С до +40° С.

Питание Р2-66М от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·А.

Интерфейс - ETHERNET.

Измерители Р2-66М содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.
