Измеритель КСВН Р2-54/1

Также этот прибор может называться: Р2 54/1, Р254/1, Р 2-54/1, Р-2-54/1, r2-54/1, r2 54/1, r254/1.

Р2-54/1 измеритель КСВН автоматический коаксиальный предназначен для измерения КСВН и ослабление четырехполюсников в коаксиальных трактах с воспроизведением частотных характеристик на экране ЭЛТ.

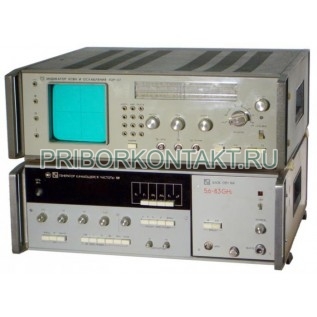

Измерители КСВН Р2-54/1 состоят из генератора качающейся частоты ГКЧ57 и индикатора КСВН и ослабления Я2Р-67.

Диапазон частот - от 4 ГГц до 5,6 ГГц.

Пределы измерения КСВН - от 1,07 до 5.

Погрешность измерения КСВН при калибровке:

- в полосе частот - 5·К%;

- на частоте измерения - 4·К%.

Пределы ослабления измерения - от -35 дБ до 0.

Погрешность измерения ослабления Р2-54/1:

- в полосе частот - ±(0,05·Ах+0,5) дБ;

- на частоте измерения - ±(0,05·Ах+0,3) дБ.

Сечение ВЧ тракта - 7?3,04 мм.

Работа приборов Р2-54/1 основана на принципе рефлектометра - раздельное выделение сигналов, пропорциональных мощности волн: падающей от генератора, отраженной от нагрузки или прошедшей через измеряемый четырехполюсник.

В качестве генератора СВЧ сигнала используется электрически перестраиваемый твердотельный ГКЧ, который состоит из блока управления и сменных СВЧ блоков.

Индикатор осуществляет преобразование сигналов, несущих информацию о параметрах измеряемых объектов, с целью обеспечения возможности наблюдения частотных характеристик объектов на экране ЭЛТ, а также для непосредственного отсчета КСВН и ослабления по шкалам. Измерение КСВН или ослабления может производиться как в автоматическом, так и в ручном режимах перестройки частоты.

Потребляемая мощность - 180 В·А.

Габаритные размеры:

- ГКЧ57 - 482?480?175 мм;

- Я2Р-67 - 490?482?175 мм.

Масса прибора измеритель КСВН Р2-54/1:

- ГКЧ57 - не более 25 кг;

- Я2Р-67 - не более 20 кг.
