Измеритель КСВН Р2-109

Р2-109

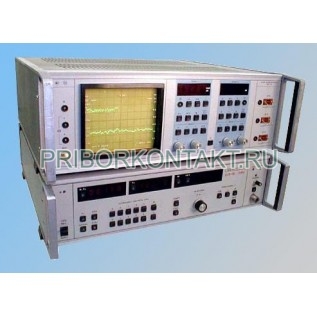

Радиоизмерительный прибор Р2-109

Краткие характеристики Р2-109: Р2-109 предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.

Применяется в лабораторных и цеховых условиях при измерении и настройке параметров КСВН И ослабления различных СВЧ-устройств.

Р2-109 позволяет наблюдать на экране индикатора характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характеристикой.

Имеется цифровой отсчет измеряемых величин КСВН, ослабления, пределов перестройки частоты.

Приборы могут управляться по частоте в ручном и автоматическом режимах или через КОП.

Основные данные Р2-109:

Диапазон частот ГГц: 2 - 18,0,

Пределы измерения КСВН: 1,1 - 5,

Пределы допускаемой основной погрешности измерения КСВН, %: 5К+5,

Пределы измерения ослабления, дБ: 0 - 35,

Пределы допустимой основной погрешности измерения ослабления ±(0,04A+0.3) дБ,

СВЧ-тракт, мм: 3,5/1,52,18.
