Измеритель КСВН Р2-59

Р2-59

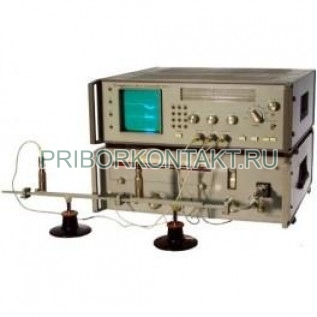

Р2-59 измеритель панорамный

Также этот прибор может называться: Р259, Р2 59, Р-259, Р 259, p2-59, p2 59, p259.

Р2-59 измеритель панорамный предназначается для измерения и воспроизведения на экране ЭЛТ частотных характеристик КСВН и ослабления элементов волноводных трактов в полосе частот.

Сфера применения Р2-59: производство, наладка, ремонт и поверка радиоаппаратуры.

Измерители состоят из ГКЧ и унифицированного осциллографического индикатора КСВН. Индикатор представляет собой измеритель отношений. Отсчет измеряемых величин КСВН и ослабления осуществляется по экрану ЭЛТ и отсчетному устройству с переключаемыми шкалами.

Технические характеристики Р2-59:

Диапазон частот - от 5,64 ГГц до 8,24 ГГц.

Пределы измерения КСВН - от 1,07 до 2.

ВЧ тракт - 35×15 мм.

Пределы индикации КСВН - от 1.

Погрешность измерения КСВН при калибровке:

- в полосе частот - 5К%;

- на фиксированной частоте - 4К%.

Диапазон измерения ослабления - от 0 до 35 дБ.

Погрешность измерения ослабления:

- в полосе частот - (0,05 А_х+0,5) дБ;

- на фиксированной частоте - (0,05 А_х+0,3) дБ.

Чувствительность канала отраженной волны - не более 1 мкВ.

Пределы входных напряжений падающей волны - от 0,03 мВ до 10 мВ.

Установка частоты генерации, полосы качания и отсчет частоты - цифровая форма.

Потребляемая мощность измерителями - 200 В·А.

Габаритные размеры:

- ГКЧ - 448×173×475 мм;

- индикатора - 480×175×482 мм.

Масса измерителя Р2-56:

- ГКЧ - 25 кг;

- индикатора - 20 кг.

Измеритель Р2-59 обеспечивает автоматическое измерение параметров на любой частоте установленной полосы качания, которая может регулироваться от минимальной (1%) до максимальной (полный диапазон частот).
