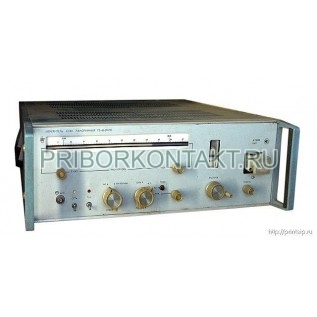

Измеритель КСВН Р2-67

Измеритель коэффициента стоячей волны Р2-67

Р2-67 - измеритель коэффициента стоячей волны (КСВН) и ослабления для СВЧ волноводных трактов с панорамной индикацией. Прибор применяется при настройке, ремонте и контроле радиоаппаратуры в диапазоне сантиметровых волн, когда важно видеть частотную зависимость согласования и потерь. Возможные варианты обозначения: Р267, Р 2 67, Р-2-67, p2-67, Р-267, Р 267, p267, p 2 67, p-2-67, p-267, p 267.

Состав и назначение блоков

Р2-67 выполнен как комплект аппаратуры, включающий генератор качающейся частоты и индикаторный блок. Такая компоновка упрощает обслуживание и позволяет гибко организовать рабочее место на стенде.

• генератор качающейся частоты (ГКЧ);
• индикатор КСВН и ослабления Я2Р-67.

Назначение и применение

Измеритель предназначен для контроля КСВН и ослабления элементов волноводного тракта с использованием панорамной развертки по частоте. Р2-67 подходит для оценки согласования волноводных узлов, проверки переходов, фильтров, ответвителей и аттенюаторов, а также для сравнительных и приемо-сдаточных измерений. Наличие логарифмического режима удобно при анализе потерь и построении характеристик ослабления.

Функции и особенности

• панорамное измерение и индикация КСВН и ослабления в заданном диапазоне частот;
• работа с волноводными трактами 16х8 мм и 17х8 мм при использовании переходов;
• логарифмический режим с динамическим диапазоном 35 дБ;
• отсчет частоты по внутреннему частотомеру с нормированной точностью.

Технические характеристики

Габаритные размеры и масса

Масса комплекта - 45 кг.

Преимущества применения

• Рабочий диапазон 12,05-17,44 ГГц позволяет контролировать большинство волноводных узлов данного участка СВЧ диапазона.
• Панорамная индикация облегчает настройку согласования и поиск резонансных участков.
• Логарифмический режим с динамическим диапазоном 35 дБ удобен для контроля ослабления и сравнительных измерений.
• Комплектная структура с отдельным ГКЧ и индикатором упрощает компоновку стенда и обслуживание.
