Измеритель КСВН Р2-124М

Р2-124М

Панорамный измеритель КСВН и ослабления Р2-124М

Также этот прибор может называться: Р2 124М, Р2124М, Р2-12чМ, r2-124m, r2 124m, r2124m, p2-124m, p2 124m, p2124m.

Р2-124М измеритель КСВН и ослабления панорамный обеспечивает измерение КСВН, прямых и обратных потерь пассивных четырехполюсников в ручном и в автоматическом режиме.

Сфера применения: в автоматизированных измерительных системах при исследованиях и при настройке радиоэлектронной аппаратуры.

Технические характеристики Р2-124М:

Диапазон частот - от 78,33 ГГц до 118,1 ГГц.

Диапазон измерения КСВН - от 1,1 до 5.

Диапазон измерения ослабления - от 0 до 35 дБ.

Размеры волновода - 2,4×1,2 мм.

Точность установки частоты - ±0,2%.

Погрешность измерения КСВН - ±(5К+6)%, где К - от 1,1 до 2.

Погрешность измерения ослабления - ±(0,6+0,06А) дБ, где А - от 0 до 25 дБ.

Погрешность измерения ослабления, где А от 25 дБ - ±(-0,4+0,1А) дБ.

Диапазон рабочих температур - от +5° С до +40° С.

Питание Р2-124М от сети:

- напряжением - 220±20 В;

- частотой - от 50 Гц до 60 Гц.

Потребляемая мощность - 400 В·А.

Интерфейс - ETHERNET.

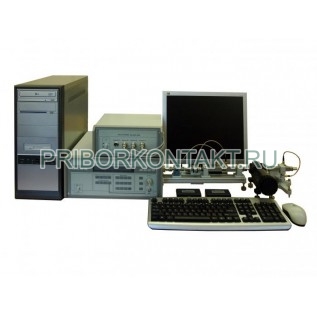

Измерители Р2-124М содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.
