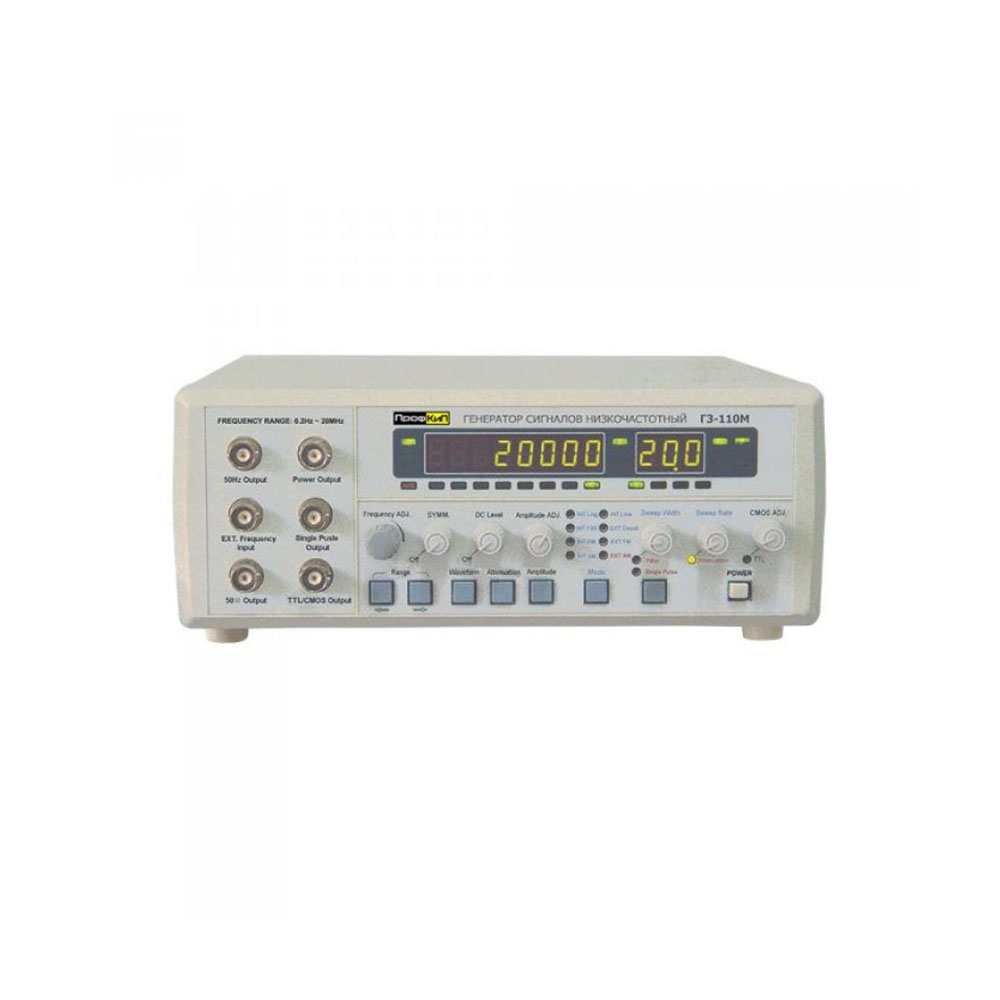

Фото ПрофКиП Г3-110М генератор сигналов низкочастотный (0.2 Гц … 20 МГц)
ПрофКиП
Характеристики:
Производитель
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Снято с производства!

Назначение генератора сигналов низкочастотного ПрофКиП Г3-110М

Генератор сигналов ПрофКиП Г3-110М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 20 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-110М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-110М

▪ Частотный диапазон: 0.2 Гц … 20 МГц ▪ Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП ▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д. ▪ Плавная регулировка смещения, симметрии, амплитуды ▪ Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов ▪ Высокая надежность: наработка на отказ > 1000 часов ▪ Полная защита выходной цепи ▪ Индикация амплитуды: среднеквадратичной уровень, пиковое значение ▪ Интерфейс: RS-232

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-110М

Параметры Значения
Полоса частот выходных сигналов 0.2 Гц … 20 МГц
Форма сигналов Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала 10 Впик-пик ±10% (50 Ом) 20 Впик-пик ±10% (1 МОм)
Ступенчатый аттенюатор 0 дБ /20 дБ /40 дБ /60 дБ
Смещение постоянной составляющей -5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм)
Симметрия 20% … 80%
Синусоидальная волна
Коэффициент искажения 10 Гц … 100 кГц ≤ 0.8%
Треугольная волна
Линейность 90%
Прямоугольный сигнал
Длительность фронта /спада 20 нс
TTL (ТТЛ) выход
Уровень низкий ≤ 0.8 В высокий ≥ 1.8 В
CMOP (КМОП) выход
Уровень 3 Впик-пик … 15 Впик-пик (регулируемый)
Качание частоты
Режим свипирования линейное /логарифмическое
Ширина развертки ≥ 1 полному частотному диапазону
Скорость свипирования 10 мс … 5 с ±10%
Амплитудная модуляция
Несущая частота 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)
Период входного сигнала 10 мс … 5 с
Глубина 0% … 100%
Частота модулирующего сигнала 1 кГц
Импеданс входа для внешней АМ 100 кОм ±10%
Входная чувствительность 0 В … 2 В
Частотная модуляция
Девиация 0% … 5%
Частота модулирующего сигнала 1 кГц
Импеданс входа для внешней АМ 100 кОм ±10%
Входная чувствительность 0 В … 2 В
Частотомер
Дисплей 5 разрядов (внутренний) 8 разрядом (внешний)
Частотный диапазон 0.2 Гц … 20 МГц 0.2 Гц … 100 МГц (внешн)
Входной импеданс 500 кОм /30 пФ
Опорный генератор 10 МГц
Точность точность опорного генератора ± единица
Входной аттенюатор -20 дБ
Стабильность опорного генератора 5 х 10-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-110М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 240х80х220 мм ▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-110М

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-110М 1 шт.
Кабель BNC 1 шт.
Кабель с двумя зажимами 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
