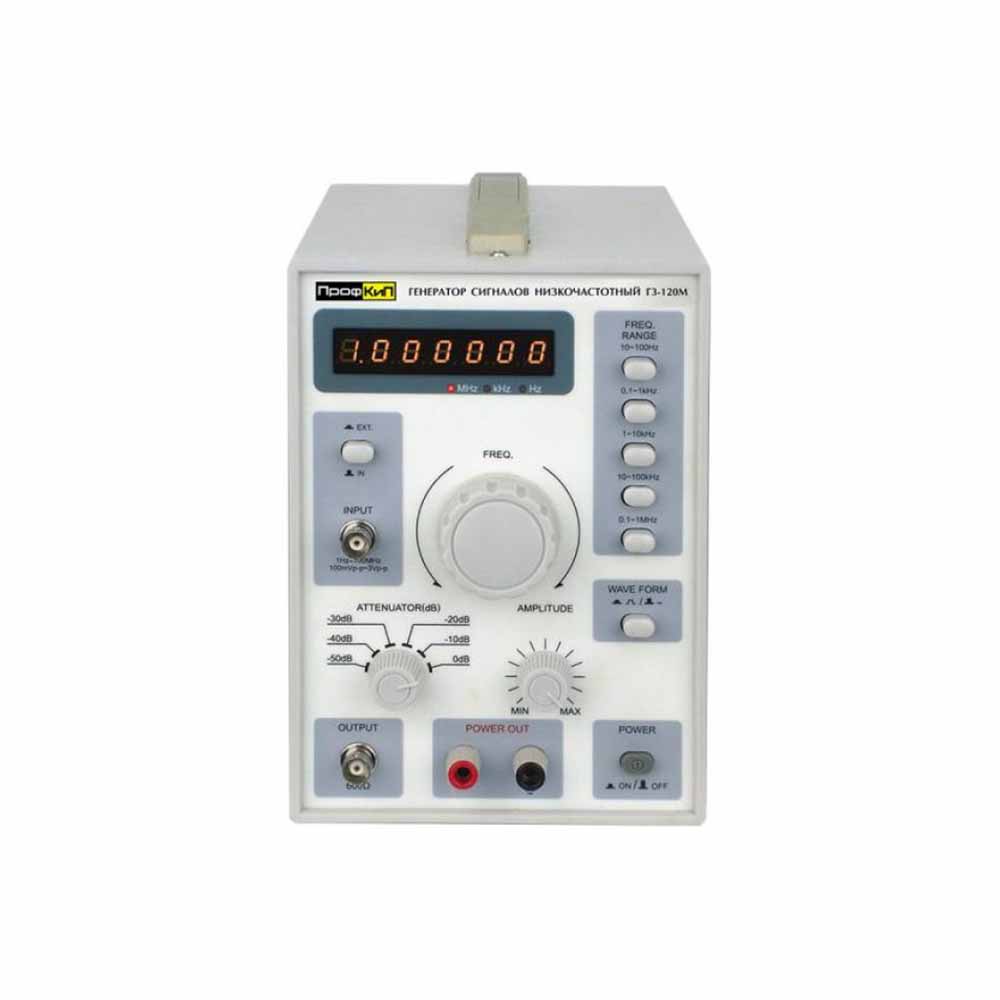

Фото ПрофКиП Г3-120М генератор сигналов низкочастотный (10 Гц … 1 МГц)
ПрофКиП
Характеристики:
Все характеристики
Производитель
ПрофКиП
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Генератор сигналов низкочастотный ПрофКиП Г3-120М

Генератор сигналов низкочастотный ПрофКиП Г3-120М снят с производства.

ПрофКиП Г3-120М - малогабаритный аудиогенератор для формирования синусоидальных и прямоугольных сигналов. Частота устанавливается плавно в пределах выбранного поддиапазона, всего предусмотрено пять поддиапазонов. Прибор рассчитан на работу в жестких условиях и поддерживает внешнюю синхронизацию по сигналам независимо от их формы. Для контроля частоты предусмотрен встроенный 7-разрядный частотомер.

Назначение и области применения

Г3-120М используют при настройке и проверке аудио- и низкочастотных трактов, усилителей, фильтров, измерительных каналов, а также для испытаний узлов радиоэлектроники и автоматики. Внешняя синхронизация позволяет привязать частоту генератора к внешнему опорному сигналу, что удобно при совместной работе со стендами и при наладке систем с заданной частотной сеткой.

Функции и особенности

  • Диапазон частот - 10 Гц - 1 МГц (5 поддиапазонов).
  • Формы сигнала - синусоида, меандр.
  • 6-ступенчатый выходной аттенюатор - 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ (точность ±1 дБ при нагрузке 600 Ом).
  • Внешняя синхронизация с полосой синхронизации ±3%/В.
  • Встроенный частотомер (7 разрядов), диапазон измерения частоты - 1 Гц - 1 МГц.
  • Простая эксплуатация и быстрое изменение уровня за счет ступенчатого ослабления.

Технические характеристики

Параметр Значение
Диапазон частот (синус) 10 Гц - 1 МГц, 5 диапазонов
Точность установки частоты ±(3% + 1 Гц)
Выходное напряжение (синус) ≥ 5 В (без нагрузки); ≥ 2,8 В (нагрузка 600 Ом)
Частотный отклик 10 Гц - 1 МГц ±1,5 дБ (нагрузка 600 Ом, задание частоты 1 кГц)
Коэффициент искажения (синус) 400 Гц - 20 кГц 0,1% или менее; 50 Гц - 500 кГц 0,5% или менее
Выходное напряжение (меандр) 10 В пик-пик или более
Время нарастания и спада (меандр) ≤ 0,25 мкс
Коэффициент заполнения (меандр) 50% ±5% при 1 кГц
Выходной импеданс 600 Ом ±10%
Выходной аттенюатор 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ (6 диапазонов, точность ±1 дБ при нагрузке 600 Ом)

Параметры внешней синхронизации

Параметр Значение
Полоса синхронизации ±3%/В
Максимально допустимое входное напряжение 10 В
Входной импеданс 10 кОм ±10%

Встроенный частотомер

Параметр Значение
Частотный диапазон 1 Гц - 1 МГц

Конструкция и эксплуатационные особенности

Генератор выполнен в компактном корпусе и рассчитан на настольное применение. Плавная установка частоты в пределах выбранного диапазона удобна при настройке полосы пропускания и поиске резонансных точек. Ступенчатый аттенюатор позволяет быстро повторять измерения на разных уровнях, а внешняя синхронизация расширяет возможности интеграции прибора в измерительные комплексы.

Общие данные

  • Питание - 110-127 В ±10% / 220-240 В ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц.
  • Габаритные размеры - 142х197х233 мм.
  • Масса - 3,5 кг.

Комплект поставки

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-120М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
