ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)

ПрофКиП Г3-123М генератор сигналов низкочастотный (до 50 МГц)

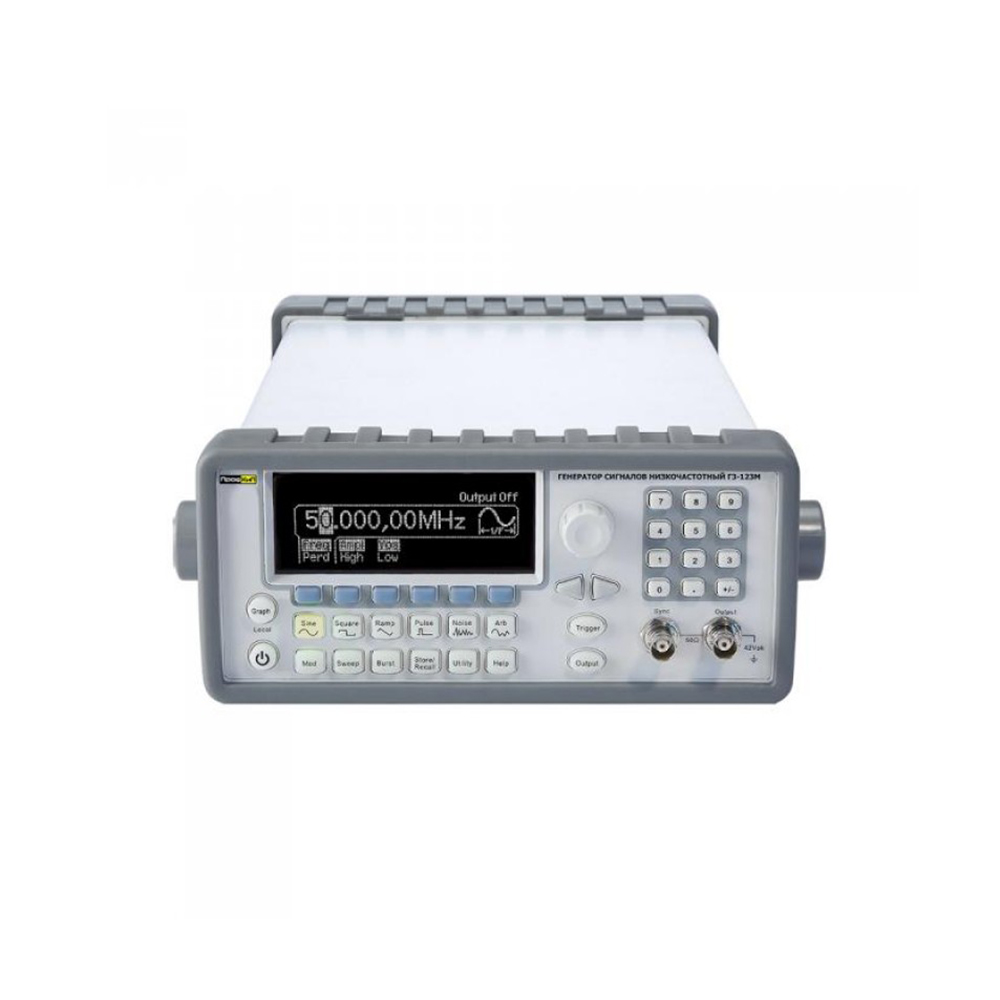

Генератор сигналов низкочастотный ПрофКиП Г3-123М

Описание и назначение

ПрофКиП Г3-123М - низкочастотный генератор сигналов с прямым цифровым синтезом (DDS), рассчитанный на формирование синусоидальных и импульсных форм с повышенной выходной мощностью. Прибор используют для исследований, настройки и испытаний радиоэлектронных устройств, систем связи, автоматики, вычислительной и измерительной техники, а также для задач приборостроения.

Области применения

наладка и контроль трактов усиления, фильтров, преобразователей и измерительных каналов

испытания устройств на модуляции (АМ, ЧМ, ФМ, ИМ), проверка ГКЧ и манипуляции

генерация тестовых сигналов в составе стендов и автоматизированных систем через USB или LAN

формирование сигналов произвольной формы с использованием ПО Wavepatt

Функции и особенности

частотный диапазон синуса 1 мкГц - 50 МГц, меандра 1 мкГц - 25 МГц

разрешение по частоте 1 мкГц

формы сигналов: синус, меандр, пила, треугольник, импульс, шум, произвольная форма

режим произвольной формы - 5 видов

модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция

параллельный выход данных 16 бит, синхровход и синхровыход

подключение внешней опорной частоты и синхронная работа нескольких генераторов

ЦАП 14 бит, частота дискретизации 125 МГц, память 256000 точек

возможность задания сопротивления нагрузки до 1 МОм

Технические характеристики

Параметр	Значение
Частотный диапазон (синус)	1 мкГц - 50 МГц
Частотный диапазон (меандр)	1 мкГц - 25 МГц
Разрешение по частоте	1 мкГц
Точность установки частоты	±20 x 10^-6; ±5 x 10^-7 (опционально с ПрофКиП Г3-123-ОГ)
Выходной уровень	10 мВ - 10 Впик-пик (нагрузка 50 Ом)
Неравномерность установки уровня на 1 кГц	±(1% + 1 мВпик) ±5 x 10^-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц	0.1 дБ (менее 100 кГц); 0.15 дБ (100 кГц - 5 МГц); 0.3 дБ (5 МГц - 20 МГц); 0.5 дБ (20 МГц - 50 МГц)
Коэффициент гармоник (уровень не более 1 Впик)	≤ -70 дБн (0.04%) до 20 кГц; < -65 дБн до 1 МГц; < -40 дБн до 20 МГц; ≤ -35 дБн до 50 МГц
Постоянное смещение (offset)	±5 В (нагрузка 50 Ом), пиковое значение напряжение по постоянному/переменному току
Точность постоянного смещения	±(2% от смещения + 0.5% от амплитуды сигнала)
Прямоугольный сигнал: время нарастания/спада	< 10 нс
Прямоугольный сигнал: выброс	< 2%
Прямоугольный сигнал: скважность	20% - 80% (до 10 МГц); 40% - 60% (до 25 МГц)
Прямоугольный сигнал: точность	±1% для скважности 50%
Прямоугольный сигнал: джиттер	200 пс
Пила/треугольник: частотный диапазон	1 мкГц - 200 кГц
Пила/треугольник: нелинейность	< 0.1%
Пила/треугольник: скважность	0.0% - 100.0%
Импульс: частотный диапазон	500 мкГц - 10 МГц
Импульс: длительность	от 20 нс
Импульс: время нарастания/спада	< 10 нс
Импульс: перестраиваемое время нарастания	5 нс - 100 нс
Импульс: период повторения	100 нс - 2000 с
Импульс: джиттер	200 пс
Шум (белый): частотный диапазон	20 МГц (типично)
Произвольная форма: частотный диапазон	1 мкГц - 10 МГц
Произвольная форма: длина памяти	2 точек - 256000 точек
Произвольная форма: ЦАП	14 бит (включая знак)
Произвольная форма: частота дискретизации	125 МГц
Произвольная форма: память	4 ячейки
Произвольная форма: минимальное время нарастания	30 нс
Произвольная форма: линейность	0.1%
Произвольная форма: джиттер	6 нс
Пакетный режим: запуск	по счету (1 импульс - 50000 импульсов); по строб-импульсу
Пакетный режим: период повторения	1 мкс - 500 с
Параллельный вход: тактовая частота	50 МГц
Параллельный вход: уровни	TTL
Параллельный вход: длина последовательности	2 символа - 256000 символов
АМ: диапазон модулирующих частот (внутреннее)	2 мГц - 20 кГц
АМ: коэффициент	1% - 120% (разрешение 0.1%)
ЧМ: девиация частоты	до 25 МГц (пиковая)
ФМ: диапазон модулирующих частот (внутреннее)	2 мГц - 20 кГц
ФМ: девиация фазы	0.0° - 360.0°
ИМ: диапазон частот	500 мкГц - 10 МГц
ИМ: коэффициент модуляции (по длительности)	0% - 100% (разрешение 0.1%)
ГКЧ: время качания	1 мс - 500 с
Питание	220 В (±15%), 50/60 Гц
Интерфейсы	USB, LAN
Габаритные размеры	107 x 224 x 380 мм
Масса	3.6 кг

Параметр

Значение

Частотный диапазон (синус)

1 мкГц - 50 МГц

Частотный диапазон (меандр)

1 мкГц - 25 МГц

Разрешение по частоте

1 мкГц

Точность установки частоты

±20 x 10^-6; ±5 x 10^-7 (опционально с ПрофКиП Г3-123-ОГ)

Выходной уровень

10 мВ - 10 Впик-пик (нагрузка 50 Ом)

Неравномерность установки уровня на 1 кГц

±(1% + 1 мВпик) ±5 x 10^-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)

Неравномерность АЧХ относительно 1 кГц

0.1 дБ (менее 100 кГц); 0.15 дБ (100 кГц - 5 МГц); 0.3 дБ (5 МГц - 20 МГц); 0.5 дБ (20 МГц - 50 МГц)

Коэффициент гармоник (уровень не более 1 Впик)

≤ -70 дБн (0.04%) до 20 кГц; < -65 дБн до 1 МГц; < -40 дБн до 20 МГц; ≤ -35 дБн до 50 МГц

Постоянное смещение (offset)

±5 В (нагрузка 50 Ом), пиковое значение напряжение по постоянному/переменному току

Точность постоянного смещения

±(2% от смещения + 0.5% от амплитуды сигнала)

Прямоугольный сигнал: время нарастания/спада

< 10 нс

Прямоугольный сигнал: выброс

< 2%

Прямоугольный сигнал: скважность

20% - 80% (до 10 МГц); 40% - 60% (до 25 МГц)

Прямоугольный сигнал: точность

±1% для скважности 50%

Прямоугольный сигнал: джиттер

200 пс

Пила/треугольник: частотный диапазон

1 мкГц - 200 кГц

Пила/треугольник: нелинейность

< 0.1%

Пила/треугольник: скважность

0.0% - 100.0%

Импульс: частотный диапазон

500 мкГц - 10 МГц

Импульс: длительность

от 20 нс

Импульс: время нарастания/спада

< 10 нс

Импульс: перестраиваемое время нарастания

5 нс - 100 нс

Импульс: период повторения

100 нс - 2000 с

Импульс: джиттер

200 пс

Шум (белый): частотный диапазон

20 МГц (типично)

Произвольная форма: частотный диапазон

1 мкГц - 10 МГц

Произвольная форма: длина памяти

2 точек - 256000 точек

Произвольная форма: ЦАП

14 бит (включая знак)

Произвольная форма: частота дискретизации

125 МГц

Произвольная форма: память

4 ячейки

Произвольная форма: минимальное время нарастания

30 нс

Произвольная форма: линейность

0.1%

Произвольная форма: джиттер

6 нс

Пакетный режим: запуск

по счету (1 импульс - 50000 импульсов); по строб-импульсу

Пакетный режим: период повторения

1 мкс - 500 с

Параллельный вход: тактовая частота

50 МГц

Параллельный вход: уровни

TTL

Параллельный вход: длина последовательности

2 символа - 256000 символов

АМ: диапазон модулирующих частот (внутреннее)

2 мГц - 20 кГц

АМ: коэффициент

1% - 120% (разрешение 0.1%)

ЧМ: девиация частоты

до 25 МГц (пиковая)

ФМ: диапазон модулирующих частот (внутреннее)

2 мГц - 20 кГц

ФМ: девиация фазы

0.0° - 360.0°

ИМ: диапазон частот

500 мкГц - 10 МГц

ИМ: коэффициент модуляции (по длительности)

0% - 100% (разрешение 0.1%)

ГКЧ: время качания

1 мс - 500 с

Питание

220 В (±15%), 50/60 Гц

Интерфейсы

USB, LAN

Габаритные размеры

107 x 224 x 380 мм

Масса

3.6 кг

Конструкция и эксплуатационные особенности

Генератор выполнен в настольном корпусе и рассчитан на лабораторную и стендовую работу. DDS-архитектура с ЦАП 14 бит и дискретизацией 125 МГц обеспечивает стабильную установку частоты и удобную перестройку параметров. Для автоматизации предусмотрены USB и LAN, а также вход внешней опорной частоты и средства синхронизации (синхровход/синхровыход) для совместной работы нескольких приборов.

Комплект поставки

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-123М	1 шт.
USB-кабель	1 шт.
Программное обеспечение	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
