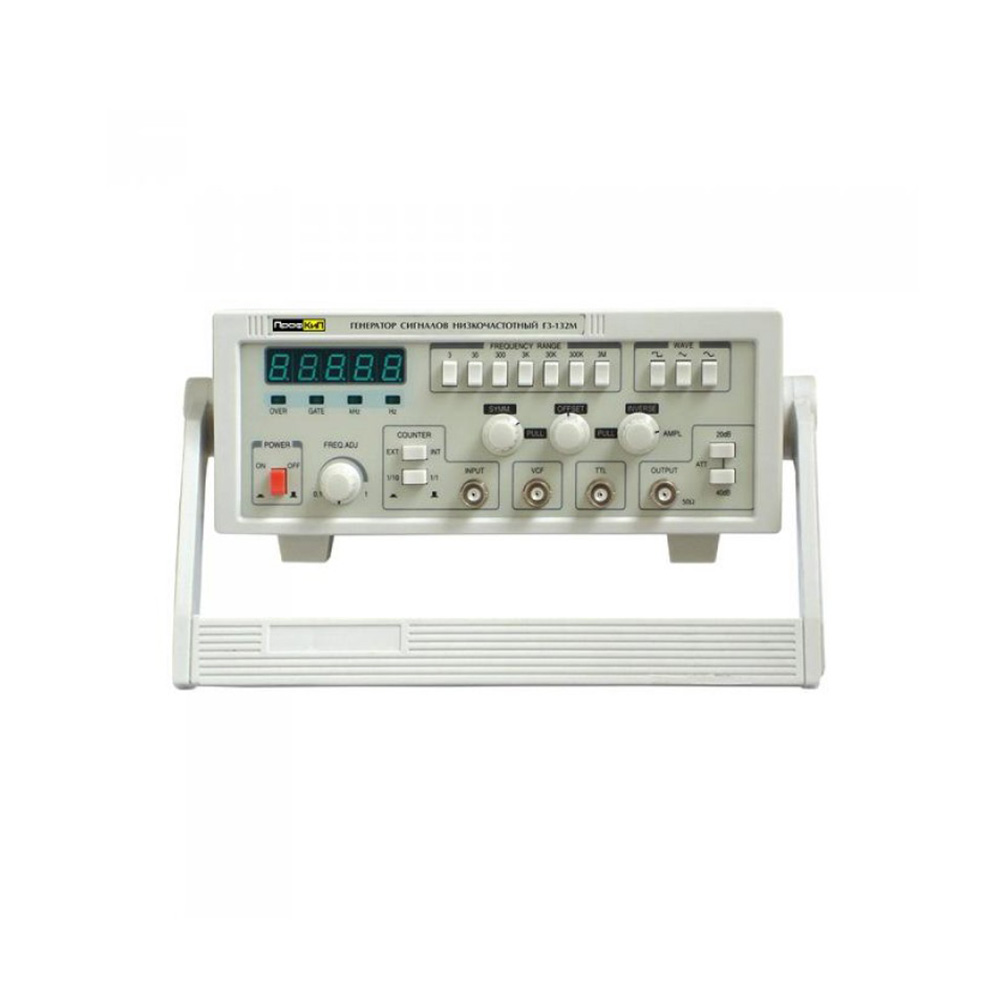

Фото ПрофКиП Г3-132М генератор сигналов низкочастотный (0.03 Гц … 3 МГц)
ПрофКиП
Характеристики:
Производитель
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

Назначение генератора сигналов низкочастотного ПрофКиП Г3-132М

Генератор сигналов низкочастотный ПрофКиП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Форма сигнала: синус, меандр, треугольник и др. ▪ Диапазон частот: 0.03 Гц … 3 МГц ▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала) ▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ ▪ Плавное изменение симметрии выходного сигнала ▪ Плавное изменение постоянной составляющей выходного сигнала ▪ VCF вход позволяет реализовать свип-режим или режим ЧМ ▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-132М

Параметры Значения
Основной выход
Диапазон частот 0.03 Гц … 3 МГц
Форма сигналов синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала 0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току 0 В … ±10В регулируемый
Симметрия 10% … 90%
Синусоидальный сигнал
Коэффициент искажения 10 Гц … 100 кГц < 1%
Частотный отклик 0.2 Гц … 100 кГц ≤ ±0.5 дБ 100 кГц … 2 МГц ≤ ±1 дБ
Меандр
Время нарастания и спада < 100 нс
TTL Выход
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0.4 В
Верхний уровень ≤ 3.5 В
Импеданс 600 Ом
Вход управления частотой напряжением (VCF)
Выходное напряжение -5 В … 0 В
Полное выходное сопротивление 10 кОм ±10%
Частотомер
Дисплей 5 знаков
Частотный диапазон 1 Гц … 15 МГц
Полное входное сопротивление ≥ 1 МОм /20 пФ
Чувствительность 100 мВ
Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
Точность ≤ 0.003% ±1 знач.
Максимально допустимое входное сопротивление 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 310х80х230 мм ▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-132М

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-132М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
