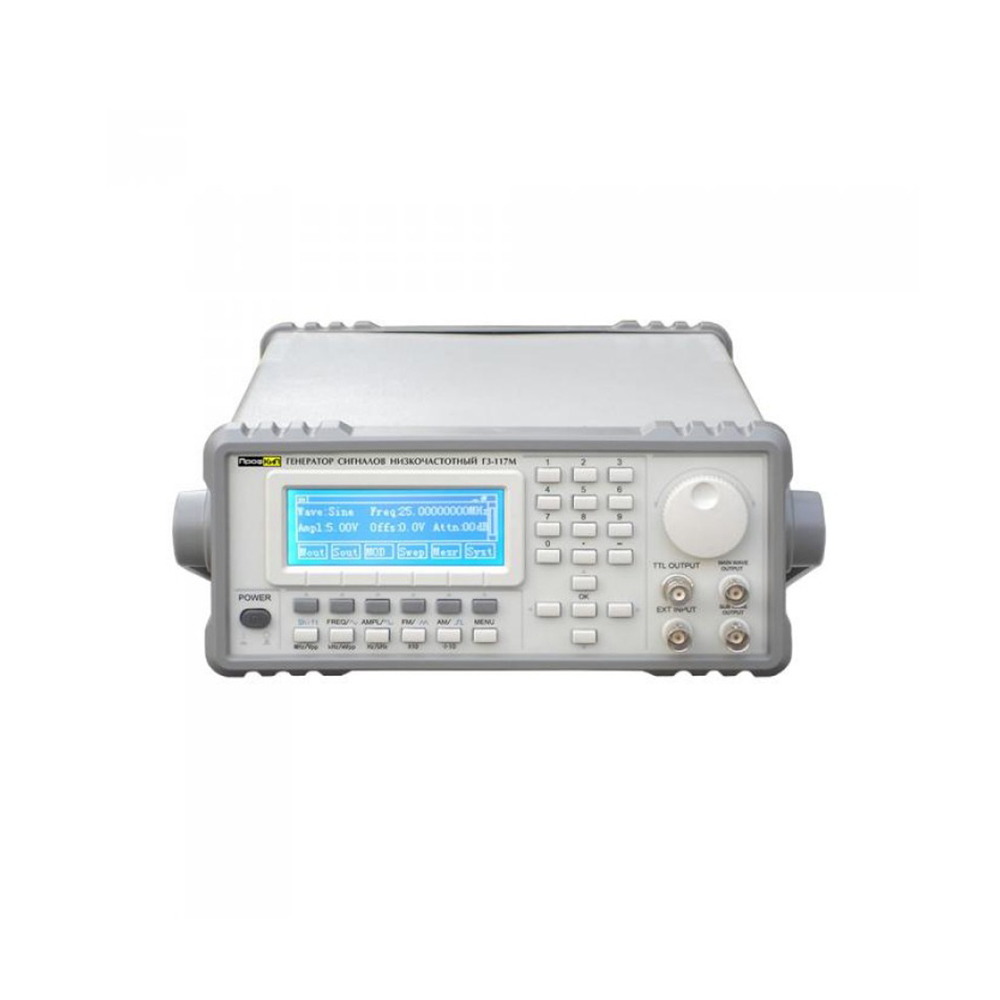

Генератор сигналов низкочастотный ПрофКиП Г3-117М

Генератор сигналов низкочастотный ПрофКиП Г3-117М - функциональный источник сигналов на базе прямого цифрового синтеза (DDS) с ЖК-дисплеем. Прибор формирует стабильные и воспроизводимые сигналы высокой точности, поддерживает синхронизацию от внутреннего и внешнего источника, а также ждущие режимы работы. Генерация доступна в диапазоне 1 мкГц - 25 МГц для основных форм сигналов.

Назначение и области применения

ПрофКиП Г3-117М применяют для настройки, контроля и диагностики аналоговых и цифровых узлов, испытаний трактов связи, отладки систем управления и измерительных стендов. Генератор подходит для лабораторий, КИПиА, сервисных подразделений и производственных участков, где требуется точная установка частоты, уровня, параметров модуляции и синхронизации.

Функции, режимы и особенности

  • Формирование сигналов методом прямого синтеза (DDS) с высокой повторяемостью параметров.
  • Диапазон частот основного выхода - 1 мкГц - 25 МГц, разрешение по частоте - 1 мкГц, точность установки частоты - ≤ ±5 х 10-6.
  • Широкий набор форм: синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, произвольный.
  • Вертикальное разрешение - 10 бит, память формы - 6 - 4096 точек (для произвольных сигналов - 6 - 1024 точки).
  • Модуляции: AM, FM, PM, а также манипуляции FSK, ASK, PSK; поддержка работы одной частотой и режимов развертки.
  • Плавная регулировка фазы, точная настройка коэффициента заполнения и параметров FM сигналов.
  • Режим качания частоты (свипирование) с раздельной установкой частот старта и остановки.
  • Встроенный частотомер до 100 МГц и функции синхронизации: внешний/внутренний источник, ждущие режимы.
  • Информативный ЖК-дисплей для контроля установок и состояния прибора.

Технические характеристики

Параметр Значение
Основной выход - диапазон частот 1 мкГц - 25 МГц
Основной выход - амплитуда 10 мВ пик-пик - 20 В пик-пик
Основной выход - импеданс 50 Ом ±10%
Диапазон смещения -5 В - +5 В
Разрешение смещения 10 мВ
Разрешение по вертикали 10 бит
Частота выборки 150 Мвыб/с
Память формы сигнала 6 - 4096 точек
Точность установки уровня ≤ ±(1% + 2 мВ) (1 кГц, 20 В пик-пик)
Неравномерность АЧХ ±5%
Глубина AM 0% - 120% (0 кГц - 200 кГц внутр., 1 Гц - 100 кГц внеш.)
Девиация FM 100% (0 кГц - 200 кГц внутр., 1 Гц - 100 кГц внеш.)
Диапазон PM 0° - 360,0° (0 кГц - 200 кГц внутр., 1 Гц - 100 кГц внеш.)
Фазовое разрешение 1°
Точность установки частоты ≤ ±5 х 10-6
Разрешение по амплитуде 10 В

Субвыход (SUB WAVE OUTPUT)

Параметр Значение
Диапазон частот 0 кГц - 200 кГц
Амплитуда 10 мВ пик-пик - 20 В пик-пик
Импеданс 50 Ом ±10%
Формы сигналов синус, меандр, треугольник
Точность установки частоты ≤ ±5 х 10-6
Разрешение по амплитуде 100 мВ
Точность установки уровня ≤ ±(1% + 2 мВ) (1 кГц, 20 В пик-пик)

Параметры качества сигналов и специализированные режимы

  • Синусоидальная волна - коэффициент искажений ≤ 0,3% (20 Гц - 20 кГц).
  • Меандр - время нарастания и спада ≤ 20 нс, скважность 1% - 99%.
  • Свипирование - диапазон 1 мкГц - 25 МГц, цикл свипирования 10 мс - 50 с.
  • Произвольная форма - диапазон частот 1 мкГц - 1 МГц, длина волны 6 - 1024 точки, вертикальное разрешение 10 бит.

Встроенный частотомер и счетчик импульсов

Параметр Значение
Частотомер - диапазон частот 1 Гц - 100 МГц
Частотомер - диапазон входного напряжения 100 мВ - 20 В
Счетчик импульсов - частота 50 МГц
Стабильность ±1 х 10-6/день
Количество импульсов ≤ 4,29 х10-9, управление ручное или внешним стробимпульсом

Конструкция и эксплуатационные особенности

Прибор оснащен ярким ЖК-дисплеем и органами управления, рассчитанными на оперативную установку частоты, амплитуды, смещения и параметров модуляции. Выходные каскады выполнены с номинальным сопротивлением 50 Ом, что упрощает согласование с измерительными тракты и нагрузками. Поддержка внутренней и внешней синхронизации позволяет интегрировать генератор в автоматизированные стенды и системы испытаний.

Общие данные

  • Питание - 110-127 В ±10%, 220-240 В ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц.
  • Габаритные размеры - 255х100х370 мм.
  • Масса - 2,5 кг.

Комплект поставки

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-117М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
