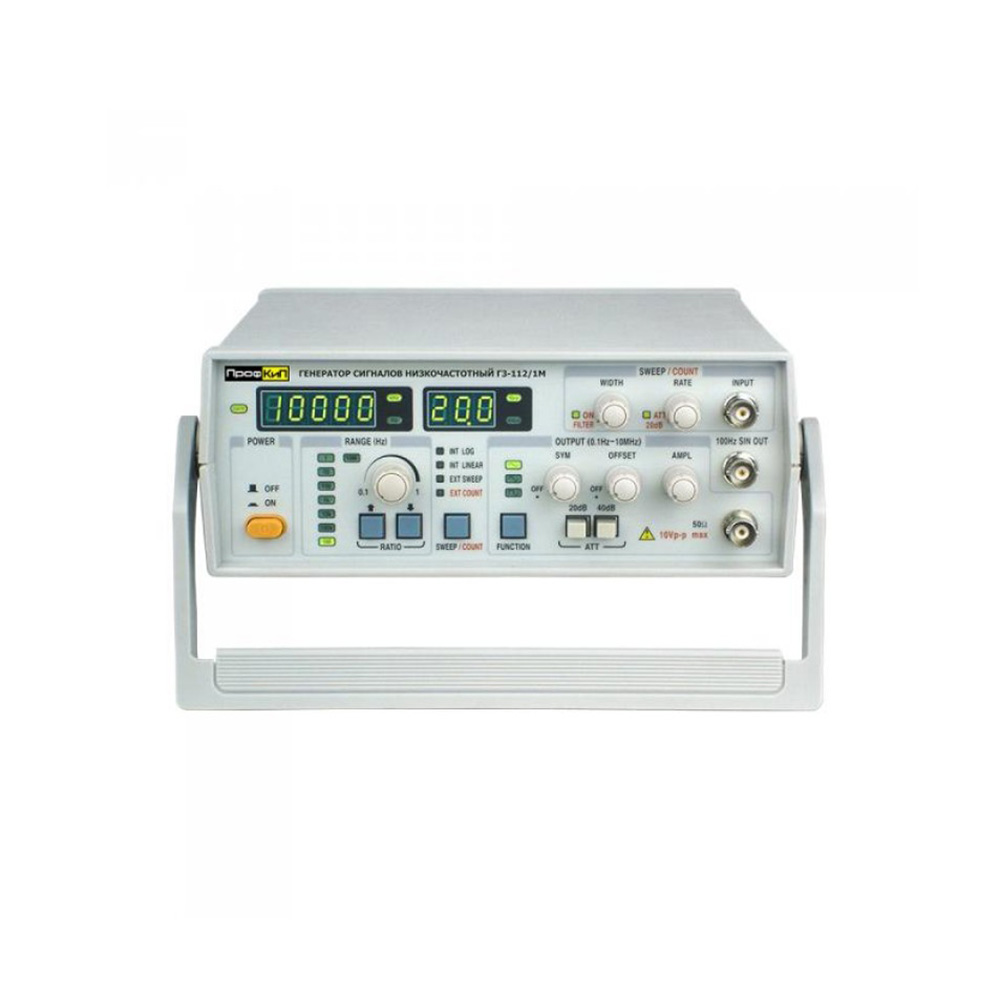

Фото ПрофКиП Г3-112/1М генератор сигналов низкочастотный (0.1 Гц … 10 МГц)
ПрофКиП
Характеристики:
Все характеристики
Производитель
ПрофКиП
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Генератор сигналов низкочастотный ПрофКиП Г3-112/1М

Генератор сигналов низкочастотный ПрофКиП Г3-112/1М предназначен для исследования, настройки и испытаний устройств, применяемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в приборостроении. Прибор формирует сигналы различных форм, обеспечивает регулировку уровня и постоянной составляющей, поддерживает импульсную и частотную модуляцию, оснащен встроенным частотомером и защитой выходного каскада.

Назначение и области применения

ПрофКиП Г3-112/1М используют как универсальный лабораторный источник тестовых сигналов для наладки усилителей, фильтров, преобразователей, систем управления и цифровых узлов. Генератор подходит для сервисных работ, входного контроля, поиска неисправностей и проверки режимов работы аппаратуры при заданных частотах и уровнях. Встроенный частотомер упрощает контроль параметров как собственного сигнала, так и внешних источников.

Функции и особенности

  • Частотный диапазон основного выхода - 0,1 Гц - 10 МГц.
  • Формы сигналов - синусоида, меандр, треугольник и другие.
  • Импульсная и частотная модуляция для проверки динамических режимов устройств.
  • Плавная регулировка смещения постоянной составляющей (DC offset).
  • Выходной аттенюатор с фиксированными ступенями - 0/20/40/60 дБ.
  • Защита выхода при работе с различными нагрузками и при переключениях.
  • Встроенный частотомер 0,1 Гц - 50 МГц с несколькими режимами разрешения.

Технические характеристики

Параметр Значение
Основной выход - частотный диапазон 0,1 Гц - 10 МГц
Форма сигналов синусоида, меандр, треугольник и др.
Выходное сопротивление 50 Ом
Амплитуда выходного сигнала 10 В пик-пик (50 Ом); 20 В пик-пик (1 МОм)
Выходной аттенюатор 0 дБ / 20 дБ / 40 дБ / 60 дБ
Симметрия 20% - 80% или 50%
Синусоидальный сигнал - коэффициент искажения ≤ 1%
Прямоугольный сигнал - время нарастания и спада < 25 нс

TTL выход

Параметр Значение
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0,4 В
Верхний уровень ≤ 3,5 В
Импеданс 600 Ом

Встроенный частотомер

Параметр Значение
Частотный диапазон 0,1 Гц - 50 МГц
Полное входное сопротивление ≥ 1 МОм
Чувствительность 100 мВ
Разрешение 0,1 Гц / 1 Гц / 10 Гц / 100 Гц
Точность ≤ 0,003% ±1 знач.
Максимально допустимое напряжение на входе 150 В (с аттенюатором)
Входное затухание 0 дБ / 20 дБ

Конструкция и эксплуатационные особенности

Генератор выполнен в компактном корпусе, рассчитан на настольное применение. Наличие выходного аттенюатора и защиты выхода упрощает работу при подключении к измерительным трактам, а регулировка смещения постоянной составляющей позволяет корректно задавать режимы для каскадов с фиксированным рабочим уровнем. TTL выход удобен для тестирования цифровых схем и синхронизации оборудования.

Общие данные

  • Питание - 110-127 В ±10%, 220-240 В ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц.
  • Габаритные размеры - 230х80х210 мм.
  • Масса - 1,5 кг.

Комплект поставки

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-112/1М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
